Почему свайный фундамент не проседает: механика устойчивости простым языком

К винтовым сваям застройщики относятся настороженно. Тонкая металлическая труба в грунте выглядит хлипкой рядом с массивной бетонной лентой, и опасение, что фундамент через несколько лет просядет, звучит регулярно — особенно применительно к непростым грунтам Новосибирской области.

Но работа винтовой сваи устроена иначе, чем подсказывает интуиция. Нагрузка передаётся не на верхний, а на плотный несущий слой грунта на глубине 1,5–2,5 метра. Лопасть создаёт площадь контакта, на порядок превышающую диаметр трубы. А правильно рассчитанная несущая способность не даёт ни одной точке опоры взять на себя лишнего.

Разница в подходе объясняется тем, для чего изначально придумывались винтовые сваи. Их применяли для опор линий электропередач и причалов — конструкций, где точечная концентрация нагрузки на небольшом основании была нормой десятилетиями, а не экспериментом. Частное домостроение унаследовало готовую, проверенную временем механику, просто в других масштабах, и требования к расчёту остались такими же строгими, как и в промышленном применении.

Откуда берётся недоверие к свайному фундаменту

Сомнения растут из непонимания механики. На глаз свая кажется хрупкой: труба диаметром 10–13 см с единственной лопастью внизу должна держать многотонный дом, тогда как у ленточного фундамента подошва шириной 40–60 см тянется по всему периметру, и площадь опоры выглядит куда солиднее.

На деле устойчивость сваи определяют три фактора: глубина, на которой лопасть сидит в стабильном несущем слое; эффективная площадь лопасти, в 10–12 раз превышающая диаметр ствола; точечная передача нагрузки, минующая слабые верхние горизонты.

Ленточный фундамент опирается на грунт на глубине 50–150 см — а это горизонт, который каждый год мёрзнет зимой, переувлажняется весной и пересыхает летом. Просадка на 2–5 см за первые годы для такого фундамента на суглинках Новосибирской области — обычное дело. Винтовая свая проходит эти нестабильные слои насквозь, и её лопасть упирается в плотный песок или твёрдый суглинок на глубине 1,5–3 метра, где влажность и плотность практически не меняются круглый год.

Типы свай и их устойчивость

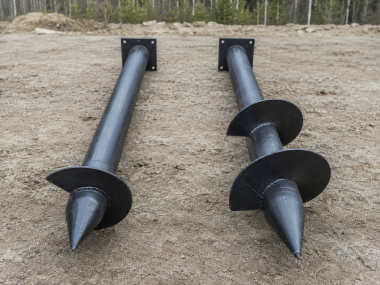

Одновитковые сваи — стандарт для частного домостроения региона: стальная труба диаметром 89–133 мм с одной лопастью 250–350 мм на конце, толщина стенки 4–6 мм, толщина лопасти 5–8 мм. Плотные горизонты суглинков, супесей и песков на глубине 1,5–2,5 метра идеально подходят под такую конструкцию, несущая способность одной опоры с лопастью 300 мм доходит до 4–6 тонн.

Плюсы одновитковых свай: лопасть уплотняет грунт при вкручивании, создавая плотное ядро под собой; простая конструкция не даёт слабых узлов; глубину установки и крутящий момент легко контролировать; цена на 20–30% ниже многовитковых аналогов.

Многовитковые сваи для сложных грунтов несут 2–3 лопасти на разных уровнях: нижняя работает как основная опора, верхние добавляют сопротивление за счёт трения о грунт. Такая конструкция поднимает несущую способность на 30–50% и применяется на участках с толстым слоем слабых грунтов — торфяники, обводнённые суглинки, насыпи. Минус — сложнее монтаж, а цена выше одновитковых на 25–40%.

Литые наконечники. Литой вариант отливают целиком: лопасть переходит в конус без единого шва, поэтому грунт под ней уплотняется по максимуму, а несущая способность на 15–20% выше, чем у сварной альтернативы. Сварной наконечник собирают из нескольких деталей — он обходится на 30–40% дешевле, но здесь всё решает качество шва: непровар превращается в слабое место, которое рвётся под нагрузкой при монтаже. На практике в частном строительстве региона сварные наконечники встречаются чаще литых просто из-за цены.

Диаметр и толщина стенки. В частном строительстве применяют три стандартных диаметра: 89 мм — лёгкие хозпостройки, нагрузка до 2–3 тонн на сваю; 108 мм — одноэтажные каркасные и брусовые дома, до 4–5 тонн; 133 мм — двухэтажные дома и здания из газобетона, до 7–8 тонн. Толщина стенки не менее важна, чем диаметр: минимум для жилого дома — 4 мм. Труба со стенкой 3 мм дешевле на 15%, но деформируется под нагрузкой, а свая начинает крениться и создавать боковое давление на грунт.

Антикоррозионное покрытие. Зона максимального риска — переход от воздуха к грунту на глубине 0–30 см, где влажность постоянно меняется. Качественное покрытие продлевает срок службы сваи с 20–25 до 50–80 лет. Холодное цинкование в два слоя (60–100 мкм) держится 15–20 лет. Горячее цинкование — погружение в расплав при 450°C, покрытие 80–120 мкм, срок 40–50 лет. Полимерное напыление толщиной 150–250 мкм служит 50–80 лет, но обходится дороже на 40–60%.

Механизм работы сваи в грунте

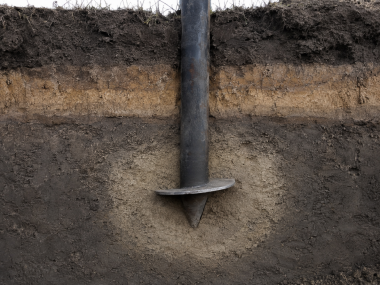

Ствол сваи ввинчивается сквозь рыхлые верхние горизонты, не опираясь на них — работу выполняет лопасть, которая по спирали вгрызается в почву и подпрессовывает её вокруг себя. Как только она достигает плотного горизонта, сопротивление резко подскакивает: крутящий момент растёт с 500–800 до 2000–2500 Нм, и бригада сразу видит, что опора вышла в зону нужной несущей способности.

Ещё неделю-две после завинчивания частицы грунта продолжают перераспределяться вокруг лопасти, закрывая мелкие пустоты — так под ней вырастает уплотнённое ядро, по размеру в полтора-два раза шире самой лопасти. Этот уплотнённый участок и берёт на себя весь вес дома.

Отрезок ствола выше лопасти сидит в рыхлых слоях и служит только каналом для передачи веса вниз — трение о гладкую поверхность трубы почти отсутствует. Когда зимой грунт пучится и приподнимается на 5–10 см, он просто съезжает вдоль ствола, как по рельсу, не нагружая конструкцию сверх меры.

Тип фундамента	Глубина заложения	Ожидаемая осадка на местных суглинках	Цена, тыс₽ за м²	Расчётный ресурс
Ленточный мелкозаглубленный	0,5–0,7 м	3–7 см в первую пятилетку	4–6	30–50
Ленточный заглубленный	1,5–2 м	1–3 см в первую пятилетку	8–12	50–80
Свайно-винтовой	1,5–3 м	до 1 см за полвека	3–5	50–80
Буронабивные сваи	2–4 м	до 1 см за полвека	6–9	80–100
Монолитная плита	0,3–0,5 м	практически отсутствует	10–15	80–120
Свайно-ростверковый	2–3 м	до 1 см за полвека	7–10	80–100

Значения ресурса приведены в годах эксплуатации без капитального ремонта.

Что определяет устойчивость к просадке

Геология участка. Расчётное сопротивление типовых грунтов Новосибирской области: пески средней крупности плотные — 5–6 кг/см²; твёрдые супеси — 3,5–4 кг/см²; тугопластичные суглинки — 2,5–3 кг/см²; полутвёрдые глины — 3–4 кг/см²; торф — 0,3–0,6 кг/см², для опоры непригоден. Неоднородность грунта по участку требует индивидуального подхода к каждой свае: несущий слой может лежать на 1,8 метра в одном углу дома и на 2,6 — в другом.

Глубина установки. Для Новосибирской области минимальная глубина завинчивания — 2,3–2,6 метра с учётом нормативной глубины промерзания грунта 1,8–2,2 метра. При входе в плотный слой момент резко возрастает с 800–1200 Нм до 2000–2500 Нм для сваи 108 мм. Правило надёжности простое: лопасть должна сидеть минимум на 50 см глубже границы плотного горизонта, а не на ней самой.

Площадь лопасти. При нагрузке 4 тонны на сваю разные диаметры лопасти создают разное давление на грунт: 250 мм (площадь 490 см²) — 0,82 кг/см²; 300 мм (707 см²) — 0,57 кг/см²; 350 мм (962 см²) — 0,42 кг/см². Для плотного суглинка с сопротивлением 3 кг/см² оптимален диаметр 300–350 мм — меньшая лопасть создаёт слишком высокое давление и рискует просесть при увеличении нагрузки или намокании грунта весной.

Количество свай и шаг. Пример расчёта для каркасного дома 10×10 м: стены (8 т) + перекрытия (7 т) + снег (18 т) + временная нагрузка (15 т) = 48 тонн. Свая 108 мм с лопастью 300 мм на суглинке даёт около 2,5 тонны несущей способности с учётом коэффициента запаса 1,7, то есть нужно минимум 20 опор. На практике ставят 22–24 сваи с шагом 2–2,5 метра — запас на неравномерную нагрузку, тяжёлую печь, возможную пристройку.

Вертикальность установки. Допустимое отклонение от вертикали — не больше 2 градусов, это 3,5 см на метр высоты ствола. При отклонении в 5 градусов давление на грунт под краем лопасти возрастает на 40–50%, и такая свая начинает проседать уже в первый год, особенно весной при размягчении грунта.

Ростверк. Обвязка по верху свай связывает все опоры в жёсткую пространственную раму. Без неё каждая свая работает сама по себе, и просадка одной опоры на сантиметр сразу создаёт перепад для конструкции дома. С ростверком та же просадка распределяется на 4–6 соседних свай, а видимый перепад составляет 2–3 мм — незаметно для стен и полов.

Типичные ошибки, ведущие к просадке

Самая частая причина — недостаточная глубина завинчивания: бригада останавливается на первом плотном слое, не проверив, что находится под ним, а тонкая линза плотного песка толщиной 30–40 см может лежать поверх метра слабого суглинка. Экономия на количестве свай тоже опасна: увеличение шага с 2 до 3 метров экономит около четверти бюджета, но перегружает каждую опору на 40–50%. Тонкостенные сваи дешевле стандартных на 15%, однако труба со стенкой 3 мм деформируется уже под нагрузкой 4–5 тонн и со временем наклоняется. Монтаж на мёрзлом грунте зимой создаёт иллюзию надёжной установки: мёрзлая почва в 2–3 раза плотнее талой, а весной несущая способность падает вдвое против расчётной. Отдельная причина — отсутствие гидроизоляции между металлическим оголовком и деревянным ростверком: конденсат стекает по стволу, металл ржавеет в зоне контакта с грунтом.

Расчёт несущей способности и запас прочности

Нагрузка складывается из постоянной (стены, перекрытия, кровля) и временной части (снеговая для Новосибирской области — снеговой район III, около 180 кг/м²; вес мебели и людей — 150 кг/м²; ветровое давление). Для каркасного дома 8×10 м площадью 80 м²: стены с обшивкой — 7,2 тонны, перекрытие и кровля — 5,6 тонны, внутренние перегородки — 0,6 тонны, снеговая нагрузка — 14,4 тонны, эксплуатационная — 12 тонн. В сумме получается около 40 тонн.

Несущую способность одной сваи считают по формуле: площадь лопасти умножить на расчётное сопротивление грунта. Для лопасти 300 мм на плотном суглинке (площадь 707 см², сопротивление 3 кг/см²) выходит 2121 кг, для лопасти 350 мм (962 см²) — 2886 кг. Это теоретические цифры без запаса; на практике их делят на коэффициент надёжности 1,7–2,0 в зависимости от класса ответственности здания и точности геологии.

С учётом запаса свая с лопастью 300 мм держит около 1,24 тонны, с лопастью 350 мм — 1,71 тонны. Для дома весом 40 тонн потребуется 33 сваи с лопастью 300 мм либо 24 сваи с лопастью 350 мм. Увеличение диаметра лопасти экономит на количестве опор и создаёт солидный запас против просадки даже при неучтённых нагрузках.

Профилактика просадки

Отмостка шириной 1–1,2 метра с уклоном 3–5% от дома отводит дождевую и талую воду, не давая ей размывать грунт вокруг свай. Ливневая канализация собирает воду с кровли и уводит её за пределы участка — без неё сток со стометровой крыши за один сильный дождь может достигать нескольких кубометров, и за пару сезонов эта вода способна размыть грунт вокруг опор. Дренаж участка нужен при уровне грунтовых вод выше метра от поверхности: перфорированные трубы по периметру фундамента снижают УГВ и повышают плотность глинистых грунтов. Обновление антикоррозионной защиты каждые 7–10 лет продлевает срок службы сваи с 20–25 до 50–80 лет. Осмотр стоит проводить дважды в год — весной, после схода снега, и осенью, до промерзания грунта: в эти периоды проще всего заметить свежую ржавчину на стволе, отслоение краски или первые признаки конденсата под оголовком, пока проблема не разрослась до серьёзной коррозии металла.

Признаки начала просадки

Подъём уровня грунтовых вод на 0,5–1 метр из-за соседней стройки или изменения рельефа обводняет несущий слой — глина теряет до 70% прочности, и свая начинает вдавливаться в грунт на несколько сантиметров за сезон. Надстройка второго этажа сверх расчётной нагрузки увеличивает вес дома в 1,5–2 раза, и трещины появляются практически сразу после завершения работ. Подмыв грунта из-за плохо организованного водоотвода вымывает частицы почвы из-под лопасти, создавая пустоты и снижая несущую способность на 30–40%. Коррозия ствола в зоне контакта с грунтом за 10–15 лет без защиты утончает стенку с 4 мм до 2–2,5 мм, и труба начинает деформироваться под нагрузкой.

Заключение

Устойчивость винтовой сваи к просадке держится на трёх принципах: опора уходит ниже зоны сезонных изменений грунта, лопасть распределяет нагрузку на большую площадь, а расчёт ведётся с коэффициентом запаса 1,7–2,0. При соблюдении технологии проектирования и монтажа винтовых свай просадка исключена на весь срок службы дома — 50–80 лет.

Не экономьте на количестве свай и толщине металла: перегруженная опора или тонкостенная труба неизбежно просядут через 2–3 года, а ремонт обойдётся в разы дороже правильного расчёта с самого начала. Организуйте водоотвод, проверяйте фундамент раз в полгода и обновляйте антикоррозионную защиту вовремя — этого достаточно, чтобы дом простоял на исходных отметках весь расчётный срок.

Здоровый скептицизм в отношении любого фундамента — это правильно, но переносить его на конкретную технологию без разбора в её механике не стоит. Свайно-винтовой фундамент не хуже и не лучше ленточного или плитного в абсолютном смысле — у каждого решения своя область применения, свои сильные и слабые стороны. На сложных, неоднородных грунтах региона, где несущий слой залегает неровно, а промерзание уходит глубже полутора метров, винтовые сваи чаще всего дают лучшее соотношение цены и надёжности среди всех доступных вариантов фундамента.

FAQ — отвечаем на главные вопросы

1. Правда, что свайный фундамент проседает через 5–7 лет?

Это миф, который держится на печальном опыте тех, кто столкнулся с некачественным монтажом или чрезмерной экономией на количестве свай. Правильно спроектированный свайно-винтовой фундамент сохраняет устойчивость 50–80 лет без признаков просадки — лопасть находится в плотном грунте на глубине 1,5–3 метра, где структура почвы стабильна десятилетиями и не подвержена сезонным колебаниям. Проблемы возникают только при нарушении технологии: короткие сваи, не достигшие несущего слоя, недостаточное количество опор, коррозия ствола без защиты. При геологических изысканиях, расчёте с коэффициентом запаса 1,7–2,0 и контроле глубины при монтаже просадка исключена на весь срок службы дома.

2. Может ли свая просесть на песчаном грунте?

Плотный песок средней и крупной фракции — одна из лучших основ для винтовых свай: почти не сжимается под нагрузкой, не теряет несущую способность при намокании, хорошо дренирует воду. Просадка на таком грунте возможна только при серьёзных ошибках. Первая — недостаточная глубина: если свая остановилась в рыхлом насыпном песке толщиной метр-полтора, а ниже лежит слабый суглинок, лопасть постепенно продавит тонкий слой. Вторая — перегрузка из-за экономии на количестве опор: расчётное сопротивление плотного песка 5–6 кг/см² даёт при лопасти 300 мм несущую способность около 3,5–4 тонн, и если реальная нагрузка выше, начинается уплотнение и просадка на 1–2 см. Третья причина — мелкий пылеватый песок с высокой влажностью, который ведёт себя как плывун и требует увеличенного диаметра лопасти.

3. Нужна ли обвязка свай для предотвращения просадки?

Ростверк не устраняет просадку отдельной сваи напрямую, но критически важен для устойчивости всего дома. Без обвязки каждая опора работает независимо, и просадка даже одной сваи на пару сантиметров накреняет стену над ней с появлением трещин в отделке. Рама из бруса или металлического швеллера перераспределяет нагрузку между опорами: получившая временную перегрузку свая передаёт часть усилия соседним. Вторая функция — компенсация неизбежных неточностей монтажа: разброс высот оголовков в пределах 2–3 см — норма даже для опытной бригады, и ростверк нивелирует эти различия. Третья функция — защита от неравномерных просадок при изменении условий: если под частью дома поднялся уровень грунтовых вод, жёсткая рама не даст отдельным сваям просесть независимо, распределив осадку на несколько метров периметра.

4. Как проверить, что сваи установлены на достаточную глубину?

Есть несколько надёжных способов, которые можно применять по отдельности или вместе. Первый — измерение длины ввинченной части: до монтажа на свае делают отметку на расстоянии, равном проектной глубине плюс запас на надземную часть, а после завинчивания сверяют расстояние от земли до среза трубы. Второй — контроль крутящего момента динамометрическим ключом: для сваи 108 мм в плотном суглинке момент должен превысить 2000 Нм, меньшее значение говорит, что лопасть ещё в рыхлом грунте. Третий — статические испытания: на одну-две пробные сваи монтируют платформу, нагружают в 1,5–2 раза больше расчётной нагрузки и выдерживают под ней 24 часа — просадка не больше 2–3 мм означает достаточную несущую способность. Четвёртый — контрольное бурение рядом со сваей на глубину установки плюс 50–70 см с извлечением керна для визуальной оценки плотности грунта на каждом уровне.

5. Что делать, если свайный фундамент уже начал проседать?

Сначала нужна точная диагностика: нивелиром измеряют величину просадки в разных точках и определяют, локальная она или равномерная. Локальная просадка одной-двух свай обычно означает, что эти опоры не достигли несущего слоя или грунт под ними резко изменил свойства из-за обводнения — решение в установке дополнительных свай рядом с проблемными, с контролем глубины и момента, после чего дом в этой зоне аккуратно поднимают домкратами до проектной отметки и связывают с новыми опорами через ростверк. Равномерная просадка всего фундамента на 1–3 см указывает на системную ошибку в расчёте — недостаточное количество свай или заниженную несущую способность, и усиление потребует добавить 30–50% опор к существующему полю, что обойдётся в половину-две трети стоимости первоначального фундамента. Прогрессирующая просадка больше 5 мм в год требует срочных мер: остановить рост нагрузки, улучшить водоотвод вокруг дома и заказать детальные инженерно-геологические изыскания для точного плана усиления.
