Обвязка свай под деревянный дом: технология, материалы и этапы монтажа

После закручивания винтовых свай на участке торчит поле из отдельных металлических труб — каждая держит нагрузку сама по себе, пока сваи не свяжут в общую конструкцию. Дальше у хозяина участка в Новосибирской области возникает целый набор вопросов: какой брус брать под баню или дом, чем скреплять углы, нужна ли прокладка между железом и деревом. От этих решений зависит, простоят стены десятилетиями или пол начнёт скрипеть после первой зимы. В статье — материалы, схемы и порядок монтажа обвязки, от сечения бруса до финальной защитной обработки.

Зачем сваи связывают обвязкой

Каждая винтовая свая после установки — самостоятельная точечная опора: она несёт вес только своего участка дома, никак не связанного с соседними опорами. Не свяжи их вместе — и здание начнёт садиться неравномерно, с риском перекосов и локальных просадок.

У обвязки три задачи одновременно. Она стягивает отдельные сваи в жёсткую пространственную раму, которая ведёт себя как цельная конструкция. Через эту раму вес дома расходится по всем опорам поровну. И на неё же в дальнейшем крепят лаги пола или нижний венец стен.

На практике эффект заметен быстро: без нормальной обвязки дом «плывёт» уже за один-два сезона — скрипят полы, клинит двери, по углам ползут щели. Обвязка, сделанная по технологии, снимает эти риски на десятилетия.

Какой материал выбрать для обвязки

Три варианта — брус, металлопрокат и композит — закрывают разные задачи. Брус остаётся стандартом для каркасных, брусовых и бревенчатых домов: с деревом проще работать, оно даёт комфортный микроклимат и визуально сочетается с деревянными стенами. Типовые сечения — 100×150, 150×150 и 150×200 мм.

Швеллер или двутавр берут, когда дом тяжёлый и каменный, а деревянная обвязка нагрузку не потянет. Плата за прочность — цена, сварочные работы и обязательная антикоррозийная защита. Композитный брус (клееный или LVL) занимает нишу между ними: прочнее массива, не «ведёт» при высыхании, но обходится на 40-50% дороже обычного бруса.

Брус 150×150 подходит большинству частных домов — одноэтажным до 120 м² и лёгким двухэтажным каркасникам. Если площадь больше или стены тяжёлые (газобетон, керамоблок), нужен запас: 150×200 или 200×200.

Сечение 150×150: когда его достаточно

Примерно 80 из 100 частных домов на винтовых сваях обходятся сечением 150×150 — оно тянет одноэтажный дом из бруса, каркасник, дом из СИП-панелей, а при лёгких перекрытиях годится и для двух этажей.

При шаге свай 2-2.5 метра такой брус выдерживает около 800 кг на погонный метр — запас перекрывает и снеговую нагрузку, и вес мебели.

Экономия на сечении — частая ловушка: застройщик берёт брус 100×150 для дома 80-100 м², расчёт формально сходится, прочности как будто хватает. Но при высыхании тонкий брус деформируется заметнее, и конструкцию начинает вести. 150×150 — тот минимум, что держит геометрию десятилетиями без ремонта.

Показательный случай — Искитимский район: заказчик настоял на брусе 100×150, чтобы сэкономить 25 тысяч рублей. Спустя год обвязку скрутило винтом на 8 см по диагонали. Пол разобрали, конструкцию выравнивали домкратами и усиливали металлическими накладками — итоговый счёт превысил 150 тысяч, в шесть раз больше первоначальной «экономии».

Порода древесины для обвязки

Обвязку делают из хвойных пород — сосны, лиственницы, ели, и разница между ними ощутима не только в цене.

Сосна — рабочая лошадка отрасли: недорогая (12-15 тысяч рублей за куб бруса 150×150), легко режется и сверлится, плотность держится на уровне 500-520 кг/м³. При грамотной антисептической обработке служит 40-50 лет.

Лиственница обходится дороже — в 2-2.5 раза, 25-30 тысяч за куб, — и труднее в работе, зато прочнее сосны на 30% (плотность 650-670 кг/м³). Смолы в её структуре сами отпугивают насекомых и тормозят гниение, поэтому лиственничный брус способен лежать на влажном грунте без дополнительной защиты.

Ель дешевле сосны на 10-15%, но её плотность ниже (450-470 кг/м³), а трещины появляются охотнее — для обвязки эту породу используют нечасто.

Континентальный климат Новосибирской области требует сосну камерной сушки с влажностью 18-20% — это рабочий стандарт. А вот под баню, сауну или на участок с влажным грунтом разумнее сразу закладывать лиственницу: доплата отобьётся сроком службы.

Требования к качеству бруса

ГОСТ 8486-86 задаёт планку качества для обвязочного бруса, и на приёмке нужно свериться с этим стандартом.

Влажность выше 20% недопустима: сырой брус усядет на 5-8%, а вместе с усадкой придут деформации и трещины. Прямолинейность контролируют жёстко — отклонение не более сантиметра на шесть метров длины. На брусе не должно быть сквозных трещин, гнили, следов червоточины. Сучки допустимы, но с оговоркой: диаметром до 3 см и не больше трёх штук на погонный метр.

Проверка простая: брус кладут на ровную поверхность и смотрят на зазоры. Качается или зазор больше сантиметра — партию не берут.

Продавцы нередко предлагают скидку 20-30% на брус естественной влажности (30-40%) — экономия здесь мнимая. За первый год такой материал теряет 6-10% влаги, обвязку деформирует, а трещины расходятся на 1-2 см. Работать стоит только с сухим камерной сушки материалом.

Подготовка оголовков свай

До монтажа обвязки геометрию свайного поля обязательно проверяют: разброс высоты оголовков по периметру не должен превышать 2 см, а если он больше — перепад компенсируют.

Три способа выравнивания решают разные ситуации. При перепаде 3-5 см и доле высоких свай не выше 30% лишнюю часть трубы просто срезают болгаркой. Перепады до 3 см закрывают подкладками — стальными пластинами или отрезком швеллера под низкую сваю. А для больших расхождений ставят регулируемые оголовки с резьбовой настройкой высоты — дороже, зато без подрезки и подкладок.

После выравнивания на трубу монтируют оголовок — металлическую площадку под крепёж бруса размером 150×150 или 200×200 мм и толщиной металла 4-6 мм. Оголовок приваривают сплошным швом по всему периметру трубы, затем шов зачищают, обезжиривают и в два слоя красят антикоррозионной грунтовкой.

Гидроизоляция между сваями и брусом

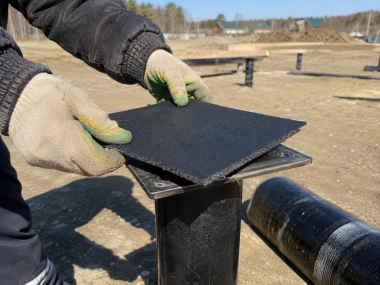

Дерево, положенное прямо на металл, обречено на конденсат и гниение в точке контакта — поэтому между оголовком и брусом всегда кладут гидроизоляционную прокладку.

Бюджетный и проверенный вариант — рубероид РКП-350: квадраты 20×20 см кладут в два слоя, служба — 15-20 лет. Битумные материалы нового поколения (Бикрост, Технониколь) прочнее рубероида и работают 25-30 лет. Верхний сегмент — EPDM-мембрана толщиной 2-3 мм: срок службы за 50 лет, но цена в 3-4 раза выше рубероидной.

Материал укладывают с напуском 2-3 см за пределы оголовка, чтобы вода не затекала в щель между металлом и деревом.

Одна бригада решила сэкономить на этом узле 3 тысячи рублей и пропустила гидроизоляцию. Через 5 лет древесина в точках контакта со сваями сгнила на 2-3 см вглубь, дом подняли домкратами, а повреждённые участки бруса заменили — счёт за ремонт составил 280 тысяч.

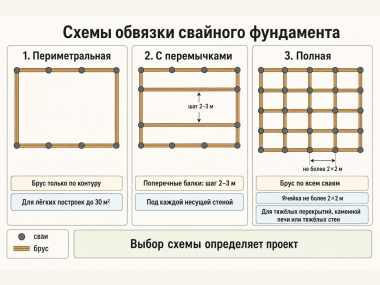

Схемы обвязки свайного фундамента

Конструкция дома диктует, по какой из трёх схем связывать сваи.

Самая простая — периметральная: брус идёт только по внешнему контуру. Для лёгкой хозпостройки, бани или веранды площадью до 30 м² этого хватает, а для жилого дома — нет: жёсткости такая рама не даёт. На каркасные и брусовые дома чаще ставят обвязку с перемычками — к периметру добавляют поперечные балки с шагом 2-3 метра, они стягивают противоположные стороны рамы. Если дом несёт тяжёлые перекрытия, каменную печь или второй этаж из кирпича — нужна полная обвязка, брус ложится на каждую сваю и получается решётка.

Проект определяет выбор: типовому каркаснику 8×10 метров достаточно периметра с двумя-тремя перемычками, а дому из газобетона нужна полная обвязка с ячейкой не крупнее 2×2 метра.

Сравнение вариантов обвязки

Параметр	Брус 150×150	Брус 150×200	Металлический швеллер 160
Стоимость материала	12-15 тыс/м³	14-17 тыс/м³	65-80 тыс/тонна
Вес конструкции	2.8 кг/пог.м	3.7 кг/пог.м	15.5 кг/пог.м
Максимальная нагрузка	800 кг/пог.м	1100 кг/пог.м	2500 кг/пог.м
Сложность монтажа	Низкая	Низкая	Высокая (нужна сварка)

Как монтируют обвязку

Первый шаг — не крепёж, а раскладка: брус привозят на объект и дают ему вылежаться 2-3 дня, чтобы материал акклиматизировался к местным условиям.

Подготовка бруса

Ещё до укладки весь брус пропитывают антисептиком глубокого проникновения — подойдут составы Сенеж, Неомид, Tikkurila. Наносят в два захода с перерывом на сушку 4-6 часов, а торцам уделяют повышенное внимание: влагу они впитывают в 10 раз активнее боковых граней.

Разметка и подгонка

Брус раскладывают по периметру без крепления и сверяют диагонали — расхождение допустимо не больше 1-2 см. После проверки размечают места угловых стыков и точки, где брус будет крепиться к оголовкам.

Угловые соединения

Соединение в полдерева — выборка глубиной 75 мм на конце каждого бруса, ровно половина толщины — остаётся самым простым и надёжным вариантом для сечения 150×150. Соединение в лапу устроено сложнее: трапециевидная выборка с наклонными плоскостями держит крепче, но и вырезать её труднее. Максимум прочности даёт коренной шип — паз на одном брусе принимает шип на другом, однако подгонка требует точности до миллиметра.

Для сечения 150×150 практика подсказывает полдерева: узел с таким соединением держит нагрузку до 1200 кг. После подгонки стык дополнительно стягивают металлическими уголками 135×135 мм или скобами — крепёж только оцинкованный или нержавеющий, толщиной от 2 мм.

Крепление к оголовкам

Схема крепления сквозная и трёхшаговая: сверлят отверстие 12-14 мм через брус и оголовок, ставят анкерный болт М12 с шайбой и гайкой, а затем затягивают гайку динамометрическим ключом до момента 40-50 Нм.

На точку крепления уходит не меньше двух анкеров, а на крупный оголовок 200×200 — уже четыре, по углам квадрата. Есть и более быстрый способ — глухари (шестигранные шурупы 10 мм на 150 мм), но при динамических нагрузках они держат хуже анкерных болтов.

Монтаж перемычек

Поперечные балки врезают в периметральный брус на половину толщины — вполдерева или на стальных кронштейнах (усиленные уголки и опоры для балок стоят 250-350 рублей за штуку). Под каждой несущей стеной перемычка обязательна, а шаг между ними ограничен: 2.5 метра для бруса 150×150 и 3 метра для 150×200.

Контроль геометрии

Собранную конструкцию проверяют полностью: диагонали периметра (допуск 1-2 см), горизонталь верхней плоскости (5 мм на 10 метров), прямые углы, отсутствие скручивания бруса. Найденные отклонения устраняют — подвигают балки, подтягивают крепёж. А ещё через 1-2 часа после первой затяжки все болты протягивают заново: резьба к этому моменту успевает «сесть».

Типичные ошибки при монтаже

• Брус естественной влажности за год теряет 5-8% воды: обвязку скручивает, в соединениях появляются щели, крепёж слабеет. Спасение одно — материал камерной сушки с влажностью до 20%.
• Полиэтиленовая плёнка вместо нормальной гидроизоляции — распространённая экономия, которая выходит боком: за 2-3 года плёнка рвётся, и влага добирается до древесины. Ставку стоит делать на битумные материалы.
• Врубка без металлического усиления в углу постепенно расходится под нагрузкой дома — на каждый угол нужно минимум два стальных уголка или одна крепкая скоба.
• Необработанные торцы бруса тянут воду в 8-10 раз активнее, чем боковые волокна, и становятся точкой старта гниения. Их пропитывают антисептиком в три слоя, до полного впитывания.
• Единственный анкер на оголовок не удержит брус при порывах ветра — нужно минимум два крепежа на точку опоры, а на крупных оголовках — четыре.

Обработка и защита деревянной обвязки

Смонтированную конструкцию защищают комплексно — от влаги, насекомых и огня.

Антисептическая обработка

Брус, который не пропитали до сборки, обрабатывают сразу после монтажа — невымываемыми антисептиками на органической основе. Среди рабочих вариантов: Сенеж Ультра с заявленным сроком защиты 35 лет, Неомид 430 Эко без резкого запаха, финский Tikkurila Valtti Expert Base с долгим сроком действия.

Состав наносят в 2-3 слоя — кистью или распылителем, не жалея пропитки на стыки, торцы и участки рядом с металлом.

Огнезащита

Для жилого дома этот этап не опция, а требование: пропитки класса II дают трудногорючую древесину, класса I — практически негорючую. Сенеж Огнебио Проф (класс 2) держит эффект 7 лет, Пирилакс (класс 1) — до 12 лет. Наносят состав спустя 12-24 часа после высыхания антисептика, не раньше.

Гидрофобизация

Финальный слой — водоотталкивающая пропитка или лессирующий антисептик: плёнка на поверхности дерева пропускает воздух, но отталкивает воду. Belinka Lasur даёт колеровку и УФ-защиту, Pinotex Natural — прозрачный эффект мокрого дерева, Акватекс — бюджетное решение российского производства.

Раз в 3-4 года финишное покрытие обновляют — иначе защитные свойства слабеют.

Утепление обвязки

В Новосибирской области с её долгой морозной зимой необработанная обвязка работает мостиком холода между грунтом и домом. Утеплённый узел снижает теплопотери на 15-20% и не даёт древесине промерзать.

Для утепления подходят разные материалы. Пенополистирол ПСБ-С-35 (плотность 35 кг/м³, толщина 50-100 мм) не боится влаги и служит долго, но уязвим перед грызунами. Экструдированный пенополистирол прочнее и мышам не по зубам — 50 мм ЭППС заменяют 100 мм обычного ПСБ. Базальтовая вата плотностью 80-100 кг/м³ негорючая и паропроницаемая, но без ветрозащитной мембраны сырости не выдержит.

Порядок работ: утеплитель сажают на дюбели-грибки к боковым граням бруса, закрывают ветрозащитной мембраной, поверх монтируют обрешётку из бруска 40×50 мм под вентзазор и зашивают цоколь профлистом, сайдингом или другой облицовкой.

Зазор 30-50 мм между утеплителем и облицовкой пропускать нельзя: без него конденсат накапливается, а дерево лишается возможности «дышать».

Контроль качества и сроки диагностики

Первый осмотр — через 2-3 недели после сборки: проверяют затяжку болтов, состояние угловых стыков на трещины и расхождение, горизонталь по двухметровому уровню, отсутствие прогибов на длинных пролётах без опор.

Второй осмотр приходится на 6-й месяц, когда обвязка проходит первый сезонный цикл перепадов температуры — в этот период всплывают скрытые дефекты монтажа и материала.

Весна и осень — удачное время для более широкой диагностики свайного поля: грунт в эти сезоны честно показывает свои проблемные зоны, где-то переувлажнённые, где-то подвижные. Трещины и перекосы после сезона подвижек видны сразу, легче вычислить сваи, потерявшие несущую способность, а влажный грунт даёт более ровное и предсказуемое докручивание. Расчёт усиления в этот момент получается точнее, чем в сухой сезон.

Заключение

Обвязка — не формальный этап, а фундамент надёжности всего дома: она распределяет нагрузки, сглаживает неточности монтажа свай, держит на себе стены и перекрытия. Сэкономить на материале или упростить технологию — значит через несколько лет заплатить за ремонт больше, чем стоила экономия.

Три правила решают всё: сухой брус камерной сушки, крепкие угловые соединения, полный цикл защитной обработки. Сечение 150×150 закрывает потребности большинства частных домов, а при больших пролётах или тяжёлых стенах нужен запас сечения.

Порядок работ такой: проверка и выравнивание свайного поля, гидроизоляция, раскладка и подгонка бруса, угловые соединения, крепление к сваям, перемычки, защитная обработка. Время, потраченное на этой стадии, экономит месяцы на следующих этапах строительства и десятки лет на последующей эксплуатации дома.

Первый опыт работы с винтовыми сваями — веский повод позвать прораба хотя бы для контроля качества: ошибка на этом этапе стоит дорого.

Часто задаваемые вопросы

Можно ли использовать брус 100×150 вместо 150×150 для экономии?

Формально брус 100×150 держит нагрузку одноэтажного дома до 60 м², но по жёсткости на скручивание и изгиб такому сечению уступает многое. При высыхании деформация выражена сильнее, отсюда и перекосы.

Экономия на доме 8×10 метров составит 5-8 тысяч рублей — это 3-4% от стоимости обвязки с работой, а риски растут непропорционально: через 1-2 года тонкий брус может повести, и тогда без усиления металлом или замены участков обвязки не обойтись. Итоговый ремонт обходится в 10-15 раз дороже сэкономленной суммы.

150×150 — не запас с перестраховкой, а рабочий минимум: сечение держит жёсткость, не «ведёт» при высыхании и оставляет запас прочности на весь срок службы дома.

Обязательно ли обрабатывать брус антисептиком перед монтажом?

Антисептик — не формальность для галочки, а способ защитить древесину в самой уязвимой зоне: рядом с грунтом, где воздух на 15-20% влажнее, через гидроизоляцию она соприкасается с металлом свай, а сверху добавляются перепады температур.

Необработанный брус темнеет уже в первый сезон: синева и плесень занимают застойные зоны — углы, врубки, места у металла. За 3-5 лет грибок съедает до 30% прочности незащищённой древесины.

Антисептик глубокого проникновения формирует барьер на 3-5 мм от поверхности: связавшись с волокнами дерева, состав тормозит развитие микроорганизмов. При таком уходе брус держит структуру и прочность 30-40 лет, если раз в 4-5 лет обновлять финишный слой.

Схема нанесения — два слоя с сушкой между ними: первый впитывается вглубь, второй формирует защитную плёнку сверху. Торцы обрабатывают тщательнее остального — влага проникает через них быстрее всего.

Как часто нужно подтягивать крепёж обвязки?

Первая ревизия — через 2-3 недели после монтажа: дерево активно теряет влагу, уплотняется под нагрузкой, а резьба «садится». Потеря 10-15% усилия затяжки в этот момент — обычное дело, поэтому все болтовые соединения проходят гаечным ключом заново, до момента 40-50 Нм.

Вторая ревизия — рубеж в полгода, после первого полного цикла сезонных перепадов температуры и влажности: древесина расширяется и сжимается, подстраиваясь под климат, и часть узлов требует повторной подтяжки.

Дальше проверку делают раз в год, оптимально — весной после схода снега: смотрят болтовые соединения, угловые стыки, крепления перемычек, подтягивают гайки там, где заметно ослабление.

При аккуратном монтаже и оцинкованном или нержавеющем крепеже обвязка почти не требует внимания дальше — критичны первые две контрольные точки, когда конструкция проходит основную усадку.

Нужна ли вентиляция подпольного пространства при обвязке на сваях?

Долговечность обвязки и всего дома напрямую зависит от вентиляции подполья. Под домом на винтовых сваях остаётся открытое пространство высотой 50-80 см, и без притока воздуха там копится влага от грунта, конденсат и углекислый газ от разложения органики.

Итог избыточной сырости — гниение обвязки снизу, там, где визуально его не увидеть сразу. Первыми сигналами становятся затхлый запах из подпола, сырость по углам дома, плесень на обшивке цоколя изнутри.

Работающая система вентиляции строится на нескольких элементах: продухи диаметром 100-150 мм с шагом 2-3 метра по всему периметру, их сквозное расположение на противоположных сторонах дома для естественной тяги, решётки от грызунов на входе и возможность частично перекрывать продухи зимой при морозах ниже -30°С.

Норматив площади продухов — не менее 1/400 площади подполья. Для дома 10×10 метров это 0.25 м², или 2500 см². Один продух диаметром 100 мм даёт площадь 78.5 см², поэтому нужно не меньше 32 отверстий — по 8 на каждую сторону дома. Дополнительно грунт под домом закрывают геотекстилем или плёнкой, чтобы снизить испарение влаги.

Чем обвязка из бруса лучше металлической для деревянного дома?

Для каркасных, брусовых и бревенчатых домов деревянная обвязка выигрывает у металлической сразу по нескольким параметрам.

• Дерево к дереву крепится проще и надёжнее металла: нижний венец или каркас стены садится на обвязку через прямые врубки, нагели, шпильки, тогда как металлическая обвязка требует отдельных переходников и специальных креплений.
• У дерева и металла разные коэффициенты теплового расширения. Швеллер при перепадах температуры расширяется и сжимается иначе, чем деревянные стены рядом, и в узлах крепления копится напряжение, способное довести до деформации.
• Металл — эффективный проводник тепла, и обвязка из него превращается в мостик холода: брус 150×150 имеет теплопроводность 0.15-0.18 Вт/(м·К), швеллер — 50-60 Вт/(м·К), в 300 раз больше. Даже утеплённая металлическая обвязка отдаёт на 20-30% больше тепла, чем деревянная.
• По деньгам и трудозатратам металл проигрывает: цена выше в 2-2.5 раза, плюс сварка и антикоррозионная защита. Деревянную обвязку бригада из 2-3 человек закрывает за 3-5 дней без спецоборудования.

Металл оправдан там, где деревянная обвязка не справится физически — под тяжёлыми домами из кирпича, газобетона, керамоблоков. Для деревянных построек брус 150×150 или 150×200 остаётся лучшим сочетанием прочности, срока службы и цены.
