Нужен ли ростверк для дома на винтовых сваях без обвязки: когда допустимо обойтись без обвязки

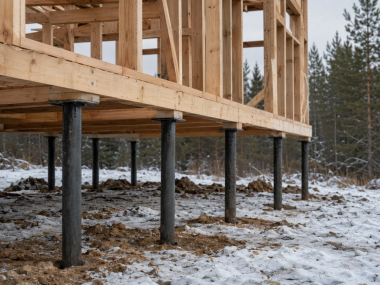

Свая без обвязки работает сама по себе. Зимой грунт вспучивается неравномерно: одну опору поднимает на пару сантиметров, соседнюю почти не трогает. Каждая свая двигается независимо, и через год-два дом получает перекос, трещины по углам, заклинившие двери. Ростверк — силовая рама, которая связывает винтовые сваи в единую систему, не позволяя им «гулять» порознь.

Зачем нужна обвязка

У ростверка три задачи. Он собирает нагрузку от дома в раму и распределяет её равномерно по всем опорам, а не точечно. Гасит неравномерное пучение — если одну сваю выдавливает сильнее, рама держит её вровень с остальными. И принимает боковые усилия: ветер, снеговую нагрузку на крышу, движение людей внутри — всё это создаёт не только вертикальное давление, но также горизонтальные толчки, которые без обвязки некому распределить.

Материал	Сечение/размер	Для каких домов	Срок службы	Особенности
Металл (швеллер)	140–200 мм	Каркасные, брусовые до 2 этажей	50+ лет	Нужна антикоррозийная обработка, быстрый монтаж
Металл (двутавр)	100–150 мм	Тяжёлые дома, 2 этажа + мансарда	50+ лет	Максимальная жёсткость, дороже швеллера
Дерево (брус)	150×150, 200×200 мм	Лёгкие каркасные дома, бани	30–40 лет	Обработка антисептиком, дешевле металла
Бетон (монолит)	Высота 300–400 мм	Кирпичные, блочные дома	80+ лет	Долго, дорого, нужна опалубка

В Новосибирской области чаще берут металл или дерево. Бетонный ростверк на винтовых сваях — редкость: теряется главное преимущество технологии, скорость монтажа.

Совет эксперта: что происходит с фундаментом без связки? За первую зиму — ничего заметного. За вторую одна-две сваи начинают «плыть». К третьей дом перекашивается настолько, что двери не закрываются, а по углам появляются щели. Мы не раз выезжали на усиление таких объектов, и ремонт обходился в 3–4 раза дороже, чем изначально сделанный ростверк.

Когда без ростверка можно обойтись

Технически сваи без обвязки способны держать лёгкую постройку. Но условий для этого так много, что проще сразу сделать раму. Все четыре пункта должны выполняться одновременно — иначе ростверк обязателен.

Первое: вес постройки не превышает 15–20 тонн — небольшой хозблок, летняя веранда, открытая терраса. Жилой дом, даже каркасный 6×6 м, весит 25–30 тонн, для него обвязка нужна всегда.

Второе: грунт стабильный и непучинистый — песок, скальные породы, сухая супесь. В Новосибирской области такие условия встречаются нечасто: преобладают суглинки и глины, которые вспучиваются зимой неравномерно.

Третье: установка винтовых свай строго вертикально, отклонение не больше 1–2 градусов. Без лазерного уровня добиться такой точности сложно — уже 3–4 градуса перегружают опору с одной стороны.

Четвёртое: постройка временная, до 5 лет эксплуатации. Планируете пользоваться дольше — делайте обвязку сразу, позже добавить её сложнее и дороже.

Проверить тип грунта на глаз не получится — суглинок и супесь на срезе выглядят почти одинаково, а ведут себя под нагрузкой по-разному. Перед решением стоит заказать хотя бы упрощённое пробное бурение на 2–3 точки участка: это дешевле, чем переделывать перекошенный фундамент через пару лет.

Тип постройки	Можно без ростверка	Условия	Риски
Жилой дом (любой)	Нельзя	—	Перекос, трещины, разрушение за 2–3 года
Каркасный хозблок до 15 м²	Можно	Стабильный грунт, идеальная вертикаль свай	Постепенное смещение через 4–5 лет
Баня из бруса	Нельзя	—	Большой вес, неравномерная усадка
Открытая терраса	Можно	Лёгкая конструкция, не круглогодичная	Небольшой перекос через 3–4 года
Гараж	Нельзя	—	Вес автомобиля и оборудования, пучение грунта
Летняя веранда	Можно	Временная, песчаный грунт	Минимальные, если нет пучения

Совет эксперта: почему даже лёгкую постройку лучше связать? Заказчик поставил летнюю кухню 4×5 м на сваях без обвязки. Грунт — супесь, на вид благополучный. Через три года одна опора просела на 3 см: под ней оказалась линза глины. Пол пошёл волной, плитка треснула, пришлось поднимать домкратом и подкладывать швеллер. Обвязка брусом 150×150 стоила бы 18 тысяч рублей — ремонт вышел в 65 тысяч.

Когда ростверк обязателен

Здесь без вариантов: пропустите обвязку — получите разрушенный фундамент.

Жилой дом. Каркасный, брусовой, из СИП-панелей — не важно. Для постоянного проживания ростверк нужен всегда. Причины простые: лёгкий каркасник 6×8 м с мансардой весит 30–35 тонн, это 2,5–3 тонны на сваю при шаге 2–2,5 м. Люди ходят, переставляют мебель, зимой давит снег на крышу — эти нагрузки создают вибрации и горизонтальные усилия, которые без рамы расшатывают опоры.

Неравномерное пучение. В Новосибирской области нормативная глубина промерзания грунта достигает 1,8–2,2 м — суглинки и глины пучатся на 5–8 см, причём неравномерно: под одной частью дома влажнее, под другой суше. Без обвязки сваи поднимаются на разную высоту, стены перекашивает.

Пучинистые грунты — глина, суглинок, супесь с глинистыми включениями — занимают большую часть площадей Новосибирской области. Зимой вода в порах замерзает и расширяет грунт, весной он оседает обратно, но неравномерно. Без ростверка одну сваю выдавливает на 6 см, соседнюю на 2 см, третью не трогает вовсе. Итог — диагональные трещины в углах, заклинившие двери, окна, которые перестают открываться.

Два этажа и мансарда увеличивают вес в 1,5–2 раза, а боковая ветровая нагрузка создаёт изгибающий момент. Был случай: двухэтажный каркасник на песке простоял без обвязки год — угловая свая отклонилась на 4 см от вертикали из-за ветра. Усиление швеллером и стяжка обошлись в 120 тысяч рублей — против 80 тысяч за ростверк с самого начала.

Дома из бруса и бревна тяжёлые: брусовой дом 6×8 м весит 40–50 тонн, а усадка бруса на 3–5% от высоты идёт неравномерно, что без связки перегружает часть свай.

Глубокое промерзание грунта в Новосибирской области требует закручивания свай на 2,3–2,5 м, ниже промерзающего слоя. Но верхний метр-полтора всё равно пучится, давит на ствол сбоку, создавая касательные силы. Без ростверка каждая опора реагирует на это по-своему: за зиму накопленное смещение достигает 2–3 см, за три зимы — 5–7 см.

Совет эксперта, случай из практики: заказчик из Куйбышева построил каркасный дом 7×9 м на винтовых сваях. Подрядчик убедил, что грунт хороший, обвязка не нужна — сэкономили 70 тысяч рублей. Через два года зимой начали заклинивать двери, весной в углах появились щели до 1 см. При обследовании выяснилось: две сваи просели на 4 см, одна ушла в сторону. Дом подняли домкратами, выровняли опоры, обварили периметр швеллером — работа заняла неделю и стоила 180 тысяч рублей, плюс ещё 50 тысяч на отделку. Вместо экономии — переплата в 2,5 раза.

Альтернативы полноценному ростверку

Швеллер — самый распространённый вариант обвязки в регионе. Варится по периметру свай, создаёт жёсткую раму за 1–2 дня для дома 6×8 м, служит 50+ лет при нормальной антикоррозийной защите. Из минусов — нужен опытный сварщик и обработка антикором, металл дороже дерева на 30–40%. Для домов до 50 м² хватает швеллера 140 мм, для 50–100 м² берут 160–180 мм, для двухэтажных — 200 мм или двутавр 100–120 мм, толщина стенки — не менее 5 мм.

Брус — бюджетный вариант для лёгких каркасников и бань, укладывается на оголовки и крепится болтами или шпильками. Дешевле металла на 30–50%, монтаж проще, но служит 30–40 лет и требует антисептика и огнезащиты. Для бань достаточно бруса 150×150 мм, для жилых домов — 200×200 мм.

Комбинированный вариант — металл по периметру, дерево на внутренних перегородках, или усиление только углов. Компромисс, оправданный при ограниченном бюджете, но полноценная обвязка сразу надёжнее.

Для Новосибирской области оптимальный выбор — швеллер 160–180 мм: баланс цены, надёжности и долговечности.

Совет эксперта: когда швеллер лучше бруса? Дерево в контакте с грунтом гниёт быстрее металла даже при обработке — видели брусовую обвязку через 12 лет, местами превратившуюся в труху, тогда как швеллер за тот же срок набрал только поверхностную ржавчину. Для дома на 30+ лет эксплуатации выбирайте металл — переплата окупится долговечностью.

Ошибки при строительстве без ростверка

Неточная установка свай. Отклонение от вертикали больше 2–3 градусов создаёт изгибающий момент вместо осевой нагрузки. Через 1–2 года перекос фундамента достигает 3–5 см.

Недооценка веса дома. Реальная нагрузка каркасника 6×8 м складывается из каркаса с обшивкой (8 т), утеплителя (2 т), кровли (3 т), перекрытий (4 т), мебели (2 т) и снега на крыше (3–4 т) — итого 22–23 тонны, около 2 тонн на сваю при 12 опорах.

Игнорирование типа грунта. «У соседа стоит без ростверка пять лет — и ничего» не аргумент: у соседа может быть песок, а у вас суглинок с линзами глины, которые пучатся совсем иначе.

Тонкостенные сваи. Экономия на диаметре или толщине стенки — винтовая свая 76 мм со стенкой 3 мм вместо 4 мм — снижает запас прочности там, где он нужнее всего.

«Потом добавим». Проходит год-два, ростверк так и не появляется, а свайный фундамент за это время уже расходятся. Обвязка, которая стоила бы 80 тысяч рублей сразу, обходится в 150–180 тысяч после.

Тревожные признаки: двери и окна заклинивает, по углам появляются щели, пол становится неровным, в отделке идут трещины по диагонали, сваи заметно отклонились от вертикали. Заметили хотя бы два признака сразу — не откладывайте вызов специалиста: чем раньше начнётся усиление, тем меньше объём работ, ниже итоговый счёт.

Как правильно смонтировать обвязку

Выбор материала зависит от веса дома, типа грунта, бюджета и климата. Для Новосибирской области: швеллер 160 мм для домов до 80 м², 180–200 мм — для 80–120 м² и двухэтажных построек.

Оголовок — металлическая площадка, приваренная к верху сваи: П-образная под брус, плоская под металл. Сваи обрезают в уровень с допуском не более 5 мм, оголовки варят сплошным швом по всему периметру — точечная приварка не держит нагрузку, отрывается со временем.

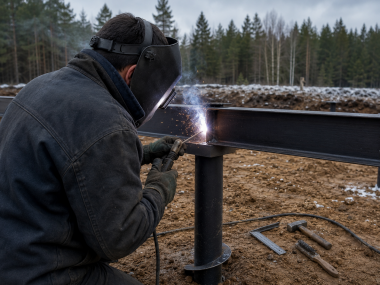

Монтаж металлической обвязки: швеллер раскладывают полками вверх, прихватывают в 3–4 точках, проверяют горизонт, затем проваривают по всему периметру соединения с оголовком. Углы соединяют встык или внахлёст, усиливают косынками, швы зачищают и красят в два слоя после антикоррозийной грунтовки.

Монтаж деревянной обвязки: брус пропитывают антисептиком и обрабатывают огнезащитой, укладывают первый венец с проверкой диагонали и горизонта, углы соединяют «в полдерева» или «в лапу», крепят к оголовкам анкерными болтами, сверху кладут второй венец перпендикулярно первому, между металлом и деревом прокладывают рубероид или гидроизол.

Совет эксперта: частая ошибка — сварка швеллера полками вниз, для «красоты». На деле полки должны смотреть вверх: на них ложится обвязка каркаса. Если полки внизу, крепить приходится к стенке швеллера — соединение получается вдвое слабее. Не устраивает внешний вид — закройте раму декоративной планкой, но несущую способность на эстетику не меняйте.

После монтажа любой обвязки стоит пройтись длинной рейкой по всем оголовкам и проверить уровнем, нет ли перепада между соседними точками. Разброс больше 5 мм для дерева и 3 мм для металла — повод переварить или подложить компенсирующую пластину до того, как на раму лягут лаги пола или стены каркаса.

Заключение

Дом на винтовых сваях без ростверка технически возможен, но только для лёгких временных построек на идеальном грунте. Для жилого дома это риск, который не окупает экономию: пучение, неравномерная осадка и боковые нагрузки расшатывают несвязанные опоры — через 2–3 зимы владелец получает перекошенный фундамент со счётом на ремонт в 2–4 раза дороже, чем стоил бы ростверк сразу.

В Новосибирской области, с её глинистыми грунтами и глубоким промерзанием, обвязка — не опция, а необходимость для любого жилого дома.

FAQ: Частые вопросы

1. Можно ли поставить каркасный дом на винтовые сваи без ростверка?

Технически да, но с серьёзными оговорками. Каркасный дом весит 25–35 тонн — это 2–3 тонны на каждую сваю. При абсолютно стабильном грунте и точности установки до 1 градуса дом может простоять 5–7 лет без видимых проблем. Но на большинстве участков грунт пучинистый — уже через 2–3 года появляются перекосы, заклинившие двери, трещины по углам. Минимум — деревянная обвязка брусом 200×200 мм, оптимально — швеллер 160 мм. Обвязка для дома 6×8 м обходится в 50–70 тысяч рублей, а ремонт перекошенного фундамента через три года — в 150–200 тысяч. Экономика говорит сама за себя.

2. Что будет, если не делать ростверк на винтовых сваях?

Первый год проблем не видно. На вторую зиму грунт пучится неравномерно: одни сваи поднимаются на 3–5 см, другие на 1–2 см, накапливается смещение 1–2 см. К третьему году смещения суммируются до 3–5 см, двери начинают заедать, в углах появляются щели 2–3 мм. К четвёртому перекос достигает 5–7 см, щели расширяются до сантиметра, трещит отделка, пол идёт с уклоном. К пятому году конструкция деформирована критически и непригодна для постоянного проживания. Исключение — очень лёгкая постройка на песчаном непучинистом грунте с идеально вертикальными сваями, но и там риск остаётся при аномально холодной зиме.

3. Какой ростверк лучше — металлический или деревянный?

Швеллер держит до 7 тонн на погонный метр и годится для любых домов, включая тяжёлые брусовые и двухэтажные. Брус выдерживает до 4 тонн на метр — хватает для лёгких каркасников и бань. Металл служит 50–70 лет при обработке антикором раз в десятилетие, дерево — 30–40 лет, требует обновления антисептика каждые 5–7 лет из-за контакта с влажным грунтом. Обвязка для дома 6×8 м обойдётся в 65–80 тысяч рублей металлом и в 50–60 тысяч деревом. Для дома на 20+ лет эксплуатации разумнее взять металл, для бани или хозблока хватит дерева.

4. Сколько стоит ростверк на винтовых сваях в Новосибирске?

Металлический (швеллер 160 мм): дом 6×6 м — 55–60 тысяч рублей, 6×8 м — 65–75 тысяч, 8×10 м — 85–95 тысяч, 10×12 м — 105–115 тысяч. Деревянный (брус 200×200 мм): 6×6 м — 40–45 тысяч, 6×8 м — 50–60 тысяч, 8×10 м — 65–75 тысяч, 10×12 м — 80–90 тысяч. В цену входят материалы, монтаж и защитная обработка. Дополнительно: усиление углов косынками — 6–8 тысяч, внутренние перемычки — 600–800 рублей за метр, доставка за город — 3–8 тысяч.

5. Можно ли добавить ростверк, если дом уже стоит на сваях?

Да, но дороже и сложнее, чем при новом строительстве. Обследование фундамента с замером отклонений стоит 8–15 тысяч рублей. Если сваи разошлись по высоте, их выравнивают домкратами — 15–30 тысяч рублей. Сам монтаж обвязки на уже стоящем доме обходится в 90–130 тысяч для дома 6×8 м вместо 65–75 тысяч при новом строительстве — доступ к сваям ограничен, работать приходится в стеснённых условиях. Плюс ремонт отделки после устранения перекоса — 30–60 тысяч. Итого 140–230 тысяч рублей, в 2–3 раза дороже, чем сделать обвязку сразу. Если появились признаки перекоса — не тяните: чем раньше начнёте усиление, тем дешевле обойдётся.
