Как выровнять винтовые сваи по горизонту: инструменты, алгоритм и контроль качества
Дом весом 80 тонн опирается на 24 сваи. По расчёту — 3,3 тонны на каждую. Но стоит одной свае оказаться на 5 см выше соседних, и расклад меняется: ростверк ложится не вровень, опирается на выступающие точки, а до низких почти не достаёт. Три угловые опоры принимают на себя по 15 тонн вместо десяти, остальные недогружены. Через полгода это видно невооружённым глазом — угол дома садится на 2–3 см, по стенам идут диагональные трещины, двери в проёмах заедает, балки перекрытия начинают поскрипывать, работая на изгиб вместо сжатия.
Совет эксперта: уже 2 см разницы между сваями — это проблема. СП 24.13330 допускает отклонение ±10 мм для жилых домов, ±5 мм для каркасных конструкций. Превышение этих норм — законное основание для отказа в приёмке работ.
| Тип конструкции | Допустимое отклонение по высоте | Норматив |
|---|---|---|
| Каркасные дома | ±5 мм | СП 70.13330-2012 |
| Деревянные дома из бруса | ±10 мм | СП 64.13330-2017 |
| Здания с кирпичными стенами | ±3 мм | СП 15.13330-2020 |
| Металлический ростверк (швеллер) | ±5 мм | ГОСТ Р 57359-2016 |
Последствия нарушения допусков предсказуемы: трещины в углах дома через 6–12 месяцев, провисание балок перекрытия со скрипом при ходьбе, перекос дверных, оконных проёмов с зазорами от 3 до 15 мм, смещение конька кровли, протечки в местах примыкания, разрушение отмостки, облицовки цоколя из-за подвижек фундамента.
Проблема нарастает не сразу, поэтому её часто недооценивают на этапе приёмки. В первый сезон дом ведёт себя обычно: свежий ростверк ещё достаточно жёсткий, чтобы сгладить небольшой перекос визуально. Трещины, заедающие двери появляются позже, когда деревянные или металлические элементы конструкции уже прошли несколько циклов температурных расширений и просадок грунта, а вернуть фундамент в исходное состояние без частичного демонтажа обшивки и полов уже нельзя.
Физика проста: свая на 5 см выше соседней принимает нагрузку первой. Пока ростверк не прожмёт грунт под ней, остальные опоры фактически висят в воздухе — вместо распределённого давления получается точечное. В цифрах: 20 свай, перекос 5 см на четырёх угловых, дом 80 тонн, расчётная нагрузка 4 тонны на сваю. Реальная нагрузка на завышенных углах доходит до 7 тонн, коэффициент запаса падает с 2,5 до 1,4 при критическом пороге 1,2.
Когда резать сваи — время стабилизации после завинчивания
Свая вошла в грунт, лопасть упёрлась в плотный слой — кажется, можно резать сразу. Это ошибка: после завинчивания опора ещё двигается, грунт вокруг ствола уплотняется, под лопастью идёт усадка. Процесс занимает от 2 до 14 дней в зависимости от типа почвы. Срежете раньше срока — свая просядет ещё на 5–10 мм, придётся компенсировать перепад подкладками, а это костыль, а не решение.
| Тип грунта | Время стабилизации | Причина задержки | Контрольный признак |
|---|---|---|---|
| Песок | 1–2 дня | Быстрое уплотнение, дренаж воды | Свая не качается при нагрузке 100 кг |
| Супесь | 3–4 дня | Среднее уплотнение | Нет просадки при контрольном замере |
| Глина | 5–7 дней | Медленный отжим воды из пор | Стабильная отметка два дня подряд |
| Суглинок | 4–6 дней | Сочетание глины и песка | Отсутствие вертикального люфта |
| Торф, илистые грунты | 10–14 дней | Высокая влажность, низкая плотность | Замер каждые 2 дня до стабилизации |
Совет эксперта: зимний монтаж — особый случай. Мёрзлый грунт держит сваю жёстко, но весной при оттаивании начинается усадка. Завинтили опоры в декабре, сразу обрезали — к апрелю получите перекос. Либо ждите полного промерзания ниже −15°C, либо переносите обрезку на весну.
Понять, что опора готова к резке, можно по нескольким проверкам. Раскачайте ствол рукой с усилием примерно 50–70 кг — люфта по вертикали быть не должно. Постучите по стволу ломом через технологическое отверстие: свая, которая ещё «гуляет», проворачивается вокруг своей оси, устоявшаяся — нет. На глине надавите на оголовок — если из-под лопасти показалась вода, грунт продолжает отжиматься, рано резать. На песке проверяют иначе: давят на торец весом около 100 кг — если ствол не подаётся вниз — можно приступать.
На практике делают так: утром замеряют высоту от реперной точки, вечером повторяют. Разница меньше 2 мм — свая стабилизировалась, больше — ждут ещё сутки. Ошибка номер один — резать в день завинчивания, торопясь закрыть объект: через неделю заказчик приезжает с уровнем, находит перепад 15 мм, начинаются переделка и споры. Второй сценарий — затягивание: сваи стоят месяц, зарастают ржавчиной — качественно прокрасить срез уже не получается, коррозия успевает пойти внутрь. Оптимальное окно — 3–7 дней после стабилизации для большинства грунтов.
Физически усадка объясняется просто. Лопасть при завинчивании прорезает грунт по спирали, взрыхляя, частично разуплотняя его вокруг ствола. Под собственным весом дома, от вибрации при монтаже соседних опор этот взрыхлённый объём постепенно уплотняется обратно — свая опускается вслед за ним на несколько миллиметров. Чем плотнее, суше исходный грунт, тем быстрее заканчивается этот процесс; чем выше влажность, содержание глинистых частиц, тем дольше вода отжимается из пор, тем позже опора выходит на постоянную отметку.
Разметка участка и базовая плоскость
До того как взять болгарку, нужно понять, где будет горизонт — не на глаз, а от конкретной точки, репера. От неё переносят отметку на все сваи; ошибка в репере даёт перекос всего свайного поля.
Под репер годится то, что заведомо не сдвинется в ходе работ: капитальный столб забора, угол соседней постройки, забитый на глубину 80 см металлический штырь. Требование одно, но жёсткое — неподвижность. Осядет опорная точка хотя бы на 5 мм — весь массив замеров придётся выбросить.
Дальше от этой точки считают нулевую отметку — высоту, на которую должен выйти верх каждой сваи. Расчёт идёт от проектных размеров ростверка: если низ обвязки задуман на 50 см от земли, брус берут толщиной 20 см, а оголовок добавляет 3 см, торец сваи должен оказаться на отметке 27 см (50 минус 20 минус 3). Проблема в том, что земля неровная — опираться на поверхность грунта нельзя — работают только от репера. Нивелиром снимают его отметку, допустим +100 см от условного нуля, вычитают проектные 27 см, получают итоговую цифру: +73 см относительно репера — это и есть высота, на которую переносят метку на каждой свае.
Последовательность подготовки такая. Сначала находят, фиксируют опорную точку в стороне от площадки, не ближе трёх метров до крайней сваи. Затем задают условный ноль — обычно это уровень цоколя или низ обвязки, любая проектная отметка, от которой удобно считать. После этого вычисляют, на какой высоте должен оказаться верх каждой опоры, учитывая толщину ростверка и оголовка. Нивелиром или гидроуровнем эту цифру переносят на ближайшую к реперу сваю и обозначают её ярким маркером — она становится контрольной, а от неё уже размечают весь остальной массив.
Врезка: ошибка в репере ломает всё поле. Был случай — репер поставили на деревянный столбик, через три дня после дождя он просел на 8 мм. Сваи обрезали по «плавающей» отметке, в итоге ростверк получил уклон 12 мм на 6 метров. Пришлось резать заново, потерять 4 см высоты всех опор.
| Условия участка | Методика разметки | Особенности | Типичные ошибки |
|---|---|---|---|
| Ровная площадка (уклон до 3%) | Один репер, единая нулевая отметка | Простой перенос высоты | Забывают про микрорельеф |
| Уклон 3–10% | Репер на верхней точке, расчёт перепада по длине | Корректировка на каждые 5 метров | Не учитывают направление уклона |
| Склон больше 10% | Два репера (верх и низ), ступенчатый ростверк | Сваи режут группами по зонам | Пытаются сделать единую плоскость |
| Неровный рельеф | Репер на высшей точке, промеры каждые 2 м | Возможна подсыпка под низкие участки | Режут по среднему значению |
На склоне больше 10% единую плоскость не делают — перепад слишком велик. Сваи режут зонами: верхняя, средняя, нижняя, каждая на своей отметке, а ростверк делают ступенчатым.
Перед резкой проверяют: все отметки нанесены на одинаковой высоте относительно репера с допуском ±3 мм; метки видны с любой точки поля; расстояние от метки до торца сваи измерено, записано; уклон участка учтён и метки скорректированы по горизонтали; диагонали свайного поля равны. Без этой подготовки резка превращается в лотерею — резать без единой системы координат так же рискованно, как строить дом без фундамента.
Инструменты для контроля горизонта
Точность обрезки зависит от прибора. Резать по натянутой на глаз верёвке можно, но результат предсказуем — перекос. Разберём, что применяют профессионалы.
Гидроуровень устроен предельно просто — трубка, заполненная водой, с прозрачными колбами на обоих концах. Физика элементарна: жидкость в сообщающихся сосудах всегда встаёт на одну высоту, остаётся приложить один конец к реперу, другой к свае и посмотреть, где совпал уровень воды. Стоит копейки, 300–500 рублей, батарейки не нужны, заявленная точность ±2 мм на 10 метров. Но на практике результат сильно зависит от аккуратности: пузырёк воздуха в шланге искажает показания до сантиметра, солнце, нагревшее один из сосудов, меняет плотность воды, а перегиб трубки вообще не даёт ей выровняться. Работать в одиночку с этим инструментом неудобно — нужен второй человек на другом конце, а на объекте из 20 свай вся процедура растягивается часа на три. Для бани на 9 опорах или небольшой террасы гидроуровня достаточно, для дома 6×8 метров он уже не оправдывает потраченного времени.

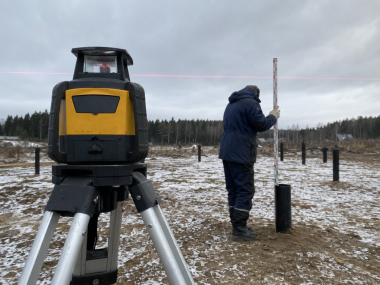

Лазерный построитель плоскостей работает иначе — прибор устанавливают в центре свайного поля, и он «расчерчивает» пространство горизонтальной линией на все 360 градусов сразу. Дальше остаётся ходить с рейкой от сваи к свае, фиксировать, где на неё падает луч. Двадцать опор размечаются примерно за 40 минут, справляется один человек, точность держится в пределах ±1 мм на 10 метров, погода на работу прибора не влияет. Из минусов — цена от 8 тысяч рублей за модель, которой можно доверять, зависимость от заряда батареи, уязвимость к падениям. Ротационные модели с обзором 360° рассчитаны на большие площади, бьют лучом до 70 метров, линейные (180°) экономичнее, годятся для объектов помельче; отдельно продаются версии с самовыравниванием, с приёмником сигнала для работы под прямым солнцем.
Оптический нивелир — прибор из геодезии: зрительная труба на штативе со встроенным уровнем, показания снимают через окуляр по вертикальной рейке. Даёт лучшую в этом ряду точность, ±0,5 мм на 100 метров, не боится ни погоды, ни освещения, работает без батареек. Расплата — сложная настройка, требующая навыка, замедленный темп работы, обязательный помощник, который держит рейку; стоит от 15 тысяч рублей. Такой инструмент оправдан там, где цена ошибки высока: кирпичные, промышленные здания, свайные поля от полусотни опор.
| Инструмент | Точность | Цена | Скорость работы | Сложность | Когда применять |
|---|---|---|---|---|---|
| Гидроуровень | ±2 мм / 10 м | 300–500 ₽ | Медленно (3 ч на 20 свай) | Простой | Малые объекты до 15 свай |
| Лазерный уровень | ±1 мм / 10 м | 8000–30000 ₽ | Быстро (40 мин на 20 свай) | Средняя | Стандарт для частного строительства |
| Оптический нивелир | ±0,5 мм / 100 м | 15000–50000 ₽ | Средне (1,5 ч на 20 свай) | Сложная | Профессиональные объекты |
| Лазерная рулетка + уровень | ±5 мм / 10 м | 3000–8000 ₽ | Медленно (2,5 ч на 20 свай) | Простая | Только для предварительной разметки |
Если инструмента под рукой нет, а перепроверить бригаду хочется прямо сейчас, подойдёт даже прозрачный шланг с водой из строительного магазина — принцип тот же, что у гидроуровня, просто без удобных мерных колб на концах. Точность будет хуже, но грубую ошибку в 3–5 см такой самодельный уровень покажет наверняка, а этого обычно достаточно, чтобы понять, стоит ли вызывать специалиста с настоящим прибором.
Совет эксперта: лазерный уровень окупается уже на 15 сваях. Если бригада приехала на объект с 30 опорами, работает гидроуровнем — это признак экономии на инструменте — точность неизбежно пострадает. Требуйте нивелир или хотя бы лазер.
Проверка точности прибора на месте: лазерный уровень ставят на ровную площадку, включают, разворачивают на 180° — луч должен вернуться в ту же точку с допуском ±1 мм; гидроуровень заполняют водой, поднимают оба конца на одинаковую высоту — уровень воды должен совпасть с допуском ±2 мм; оптический нивелир настраивают на рейку, разворачивают на 90° и возвращают — показание должно сохраниться. Без точного инструмента выравнивание превращается в игру наугад.
Алгоритм выравнивания — от репера до финального замера
Репер установлен, инструмент выбран, сваи стабилизировались — можно начинать. Это последовательность действий, где сбой на любом шаге портит весь результат.
Шаг 1. Базовая отметка. Нивелир или лазерный уровень ставят на устойчивую площадку в центре поля, выравнивают по встроенному уровню. Рейку прикладывают к реперу, считывают, записывают отметку — это ноль. Пример: репер дал 150 см на рейке, проектная высота верха свай — 40 см от низа ростверка, значит на каждой свае метку ставят на высоте 110 см от земли (150 − 40 = 110).
Шаг 2. Перенос на контрольную сваю. Рейку переставляют на ближайшую к реперу опору, через нивелир смотрят, куда попадает луч — допустим, на отметку 165 см. Значит свая торчит на 15 см выше проектной (165 − 150 = 15). От луча вниз отмеряют расчётную высоту 40 см, ставят метку маркером — это линия реза.
Шаг 3. Перенос на все сваи. Поле обходят по периметру, затем размечают внутренние опоры. На каждой повторяют: рейка к стволу, считывание отметки, расчёт высоты реза, метка. Работают от краёв к центру — так проще ловить ошибки. Метку наносят по кругу сваи, а не точкой: если опора наклонена, кольцевая линия пойдёт не горизонтально, и это сразу видно.
Шаг 4. Промер диагоналей. До резки проверяют геометрию поля — расстояние между противоположными углами. Диагонали должны быть равны с допуском ±10 мм на 10 метров. Если они различаются — сваи завинчены с перекосом, обрезка эту проблему не исправит, но позволит скомпенсировать её при укладке ростверка.
Шаг 5. Резка первой сваи. Защитные очки, перчатки, болгарка с диском по металлу толщиной 2–2,5 мм, диаметром 125 или 230 мм в зависимости от стенки сваи. Режут строго по метке, не ведя диск по окружности за один проход — так получится волна. Делают 4 реза крест-накрест, потом дорезают оставшиеся участки; срез держат перпендикулярно оси сваи.
Шаг 6. Проверка горизонта после первого реза. На торец кладут строительный уровень — пузырёк должен быть в центре. Наклон сваи до 2 градусов допустим, больше требует корректировки при монтаже оголовка.
Шаг 7. Резка остальных свай. Обходят все опоры по меткам, после каждых пяти делают контрольный замер нивелиром — проверяют, не сбилась ли отметка, не накопилась ли ошибка.
Шаг 8. Зачистка кромок. На торце после резки остаются заусенцы и острые края — их снимают лепестковым диском или шлифовальным кругом. Кромка должна быть гладкой для плотного прилегания оголовка.
Шаг 9. Финальный обмер. Все сваи проходят с нивелиром, высоту от репера до верха каждой опоры записывают в таблицу. Допустимое отклонение — ±5 мм для деревянного ростверка, ±3 мм для металлического. Есть выброс — свая на 10 мм выше остальных можно подрезать, ниже на 10 мм — компенсировать подкладками.
Шаг 10. Маркировка отклонений. На сваях с отклонениями ставят цветные метки: красная — выше нормы, подрезать; синяя — ниже, нужна компенсация; зелёная — в допуске. Это карта для монтажа ростверка.
Врезка — три способа компенсации, если свая срезана ниже проектной отметки: подкладка под оголовок — стальная пластина 5–10 мм между торцом сваи и оголовком, приваривается с двух сторон, минус — дополнительный шов и точка коррозии; удлинение отрезком трубы того же диаметра при ошибке в 3–5 см, обваривается по кругу, зачищается и красится — способ для больших отклонений; компенсация в толщине обвязки — под низкую сваю кладут дополнительную доску, работает только для деревянных конструкций и перепада до 10 мм.
| Количество свай | Разметка и перенос отметок | Резка и зачистка | Контрольный обмер | Итого |
|---|---|---|---|---|
| 10 свай | 30 минут | 1,5 часа | 20 минут | 2 часа 20 минут |
| 20 свай | 50 минут | 2,5 часа | 30 минут | 3 часа 50 минут |
| 30 свай | 1 час 10 минут | 3,5 часа | 40 минут | 5 часов 20 минут |
| 50 свай | 1 час 40 минут | 5 часов | 1 час | 7 часов 40 минут |
Это время профессиональной бригады с лазерным уровнем — с гидроуровнем и без опыта время увеличивается примерно в полтора раза.

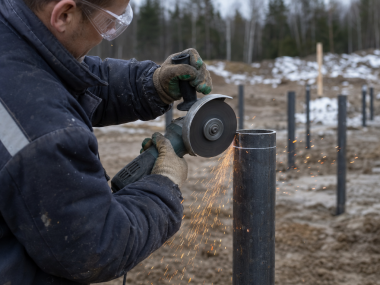

Резка болгаркой — техника и безопасность
Метки нанесены, дальше — точность руки и правильный приём. Ошибка даёт рваный срез, волну по кромке, перегрев металла, и исправить это сложнее, чем сделать правильно с первого раза.
Болгарка нужна мощностью от 1,5 кВт для свай 108 мм и от 2 кВт для 133 мм и больше — меньшая мощность заставляет диск застревать, греться и резать медленно. Диаметр диска подбирают под толщину стенки: свая 89 мм со стенкой 4 мм — диск 125 мм; 108 мм со стенкой 4–5 мм — 125 или 150 мм; 133 мм со стенкой 6 мм — 180 или 230 мм. Тонкие диски (1,6 мм) режут быстрее и меньше греются, но изнашиваются раньше; толстые (2,5 мм) служат дольше, но медленнее и сильнее греют металл. Материал — абразивный, по чёрному металлу; диски по нержавейке и цветным сплавам не подходят, быстро забиваются.
Перед началом проверяют: защитный кожух исправен и прикрывает диск на 180 градусов, боковая ручка установлена и затянута, кнопка блокировки включения работает, диск закреплён без люфта, шнур питания цел.
Совет эксперта: резать со стремянки нельзя — центр тяжести и отдача. Болгарка весит 3–4 кг, при работе возникает реактивный момент, и на неустойчивой опоре инструмент может вырвать из рук. Работать только с земли или с прочных лесов.
Техника резки: первый проход — четыре реза крест-накрест по меткам сверху, снизу, слева, справа на глубину половины толщины стенки, это насечки, задающие плоскость; второй проход — углубляют те же резы до полного прорезания стенки, начиная сверху и ведя диск вниз с лёгким нажимом, без давления; третий проход — дорезают оставшиеся участки короткими движениями по 5–7 см, следя за перпендикулярностью среза; финальная стадия — когда остаётся 10–15% окружности, свая под собственным весом слегка проседает, последний участок дорезают аккуратно, без рывков.
Инструмент держат двумя руками, угол диска к оси сваи — 90 градусов, диск вращается от себя, обороты средние (9000–10000 об/мин), не максимальные. Типичные ошибки: резать за один проход по кругу (получается волна), давить на инструмент (диск перегревается и деформируется), работать тупым диском (металл плавится, образуется наплыв), останавливать диск в металле (заклинивание и удар в руки), работать без защитных очков.
После резки торец зачищают лепестковым шлифовальным диском зернистостью 60–80, убирают заусенцы и окалину по всему кругу — острые края иначе прорежут защитное покрытие оголовка и станут точкой коррозии, а заусенцы помешают плотному прилеганию.
Средства защиты: очки или маска, перчатки спилковые или кожаные, одежда из плотной ткани без синтетики, закрытая обувь с металлическим подноском, наушники или беруши при уровне шума 95–105 дБ. Меры предосторожности: убрать легковоспламеняющиеся материалы в радиусе 5 метров, держать под рукой огнетушитель, не работать в дождь, проверять диск на трещины перед каждым включением, отключать инструмент при смене оснастки.
| Способ | Скорость | Качество среза | Стоимость | Когда применять |
|---|---|---|---|---|
| Болгарка ручная | Средне (3–5 мин/свая) | Хорошее при навыке | Низкая | Стандарт для объектов до 50 свай |
| Отрезной станок | Быстро (1–2 мин/свая) | Отличное | Средняя | Большие объёмы, производство |
| Газовый резак | Медленно (5–7 мин/свая) | Плохое (оплавленные края) | Средняя | Только при отсутствии электричества |
| Плазморез | Быстро (2–3 мин/свая) | Отличное | Высокая | Промышленные объекты |
Для частного строительства практический выбор один — угловая шлифмашина, остальные методы либо избыточны, либо дают худший результат.
Заказчику, который сам не берётся за инструмент, полезно хотя бы понимать логику этого выбора, чтобы не удивляться, увидев на объекте обычную болгарку вместо станка: для 15–20 свай станок или плазморез не окупают аренду и доставку, а качество ручной резки при соблюдении техники ничем не уступает станочному.
Диски изнашиваются быстрее, чем кажется на первый взгляд: абразив стачивается уже за несколько резов трубы такой толщины, скорость резки падает, растёт риск перегрева кромки. На объект из двух-трёх десятков свай разумно закладывать запасные диски — простой из-за срочной поездки в магазин обходится дороже, чем лишний круг в ящике с инструментом.
Отдельного внимания заслуживает вопрос про то, что делать с обрезками труб. Отрезанные верхние части свай — это качественный металл, который бригады обычно забирают себе на металлолом или для мелких хозяйственных работ. Стоит заранее оговорить в договоре, кому принадлежат обрезки: часть подрядчиков включает их стоимость в расчёт, снижая итоговую цену работ.
Контроль геометрии после обрезки
Сваи обрезаны — кажется, дело сделано. Но без контроля это лотерея: нужно убедиться, что все опоры в одной плоскости, горизонт выдержан и перекосов нет. Проверяют тремя способами: уровнем, промером диагоналей и контрольной струной.
Уровень. Строительный уровень не короче 1,5 метра кладут на торцы двух соседних свай, пузырёк должен стоять в центре; если смещён — рулеткой измеряют перепад высот. Проходят так весь периметр, затем внутренние опоры, составляют карту отклонений. Допустимый перепад между соседними сваями — 3 мм для металлического ростверка, 5 мм для деревянного. Если перепад больше, анализируют причину: ошибка при переносе отметки, редкая просадка сваи между разметкой и резкой, либо неточный срез под углом.
Диагонали. Для прямоугольного поля диагонали должны быть равны, отклонение больше 10 мм на 10 метров говорит о перекосе. Измеряют рулеткой или лазерной рулеткой, вычисляют разницу. Если она в допуске — геометрия в порядке, если больше — поле имеет форму ромба или трапеции, и это ошибка монтажа свай, которую обрезка не исправит, но знать о ней важно для компенсации при укладке ростверка.
| Размер свайного поля | Допустимое отклонение диагоналей | Критическое отклонение |
|---|---|---|
| До 6×6 метров | ±10 мм | более 20 мм |
| 6×8 — 8×10 метров | ±15 мм | более 30 мм |
| 10×12 метров и больше | ±20 мм | более 40 мм |
Контрольная струна. Дедовский способ, но рабочий: капроновый шнур или стальную струну натягивают между крайними сваями одного ряда на уровне их верха. Проверяют, касается ли шнур промежуточных опор — если свая торчит выше, шнур приподнимается, если ниже, провисает. Допустимый зазор — 2–3 мм. Повторяют для всех рядов, продольных и поперечных, так видна общая картина плоскости.
Врезка: проверяли объект с 40 сваями, нивелир показывал полный порядок, но натянутая струна выявила волну — крайние опоры в уровне, а средние то выше, то ниже на 5 мм. Оказалось, бригада переносила отметку не от одного репера, а «по цепочке» от сваи к свае, и ошибки накапливались. Пришлось подрезать 12 опор.
Пошагово: устанавливают нивелир или лазерный уровень в той же точке, что при разметке; прикладывают рейку к торцу каждой сваи и считывают отметку; заносят номер сваи, отметку и отклонение в таблицу; вычисляют средний уровень всех опор — это фактическая базовая плоскость; сравнивают каждую сваю со средним, отклонения больше ±5 мм требуют внимания; проверяют диагонали рулеткой; натягивают контрольную струну по рядам.
Для самостоятельной проверки заказчику понадобятся: строительный уровень 1,5–2 метра (800–1500 рублей), рулетка 10 метров (300–600 рублей), капроновый шнур 50 метров (200 рублей), блокнот и маркер. Процедура на 20 свай занимает 30–40 минут. Найдёте отклонения больше допустимых — требуйте от бригады исправления до монтажа ростверка: после установки оголовков и обвязки переделка обойдётся в разы дороже.
Монтаж оголовков после выравнивания
Следующий этап — установка оголовков, металлических площадок, которые приваривают к торцу сваи. На них ляжет ростверк, и от качества монтажа зависит, как распределится нагрузка.
Типы оголовков: П-образная площадка с бортами 3–5 см под брус, брус вкладывается и фиксируется болтами или шпильками, размеры под стандартный брус 150×150 и 200×200 мм; плоская площадка без бортов под швеллер или двутавр, металл укладывается сверху и приваривается; универсальная площадка с монтажными отверстиями под оба типа крепежа, дороже специализированной на 20–30%; регулируемая, с резьбовыми шпильками для точной подгонки по уровню уже после сварки — редкость в частном строительстве.
| Диаметр сваи | Размер оголовка (наружный) | Размер площадки под брус | Толщина металла площадки |
|---|---|---|---|
| 89 мм | 100 мм | 150×150 мм или 200×200 мм | 4–5 мм |
| 108 мм | 120 мм | 150×150 мм или 200×200 мм | 5–6 мм |
| 133 мм | 140 мм | 200×200 мм или 250×250 мм | 6–8 мм |
| 159 мм | 170 мм | 250×250 мм или 300×300 мм | 8–10 мм |
Оголовок должен садиться на торец сваи плотно, без зазоров — иначе внутрь затечёт вода и начнётся коррозия. Проверяют так: надевают без сварки, проверяют люфт рукой, смотрят зазор по периметру — максимум 1–2 мм. Больше — размер не подходит. Туго сидящий оголовок не забивают молотком, а слегка расширяют отверстие напильником или снимают фаску с торца сваи болгаркой.
Даже ровно обрезанная свая может получить криво сидящий оголовок из-за неравномерной толщины стенок, заусенцев на торце или деформации самой площадки. Проверяют уровнем в двух направлениях, допуск 1–2 мм на метр. Если площадка завалена, подгоняют временными пластинами толщиной 1–3 мм, которые подкладывают под одну сторону перед сваркой.
Совет эксперта: горизонт оголовка проверяют отдельно от ровности сваи — ровная опора не гарантирует ровную площадку. Была партия оголовков с деформацией 3–4 мм — бригада приварила их без проверки уровнем, пришлось срезать болгаркой, покупать новые и варить заново, потеряв два дня и 15 тысяч рублей.
Сварка должна быть сплошной по всему периметру, без пропусков — это силовой узел, через который нагрузка от дома передаётся на сваю. Требования: непрерывный шов, глубина провара минимум 3 мм для стенки 4 мм, отсутствие непроваров и трещин, сбитый шлак, убранные брызги металла. Технология: сначала четыре точки прихвата сверху, снизу, слева, справа, затем непрерывный шов по кругу со скоростью примерно 2–3 мм в секунду, после остывания шов простукивают молотком — звонкий звук в норме, глухой сигнализирует о непроваре — и зачищают щёткой или молотком от шлака.
Чек-лист сварки: шов непрерывный по всему периметру; нет трещин, непроваров, раковин; оголовок не смещён относительно оси сваи, расстояния от краёв площадки до края сваи одинаковы; площадка горизонтальна; шлак сбит, брызги убраны; шов покрыт грунтом или краской в течение 2 часов после зачистки.
Типичные ошибки монтажа: сварка точками вместо сплошного шва — оголовок держится слабо и может оторваться под нагрузкой; площадка приварена криво — ростверк ляжет с перекосом; не проверена плотность посадки — зазор 3–5 мм пропускает воду; не зачищен шлак — коррозия начинается через месяц; не покрашен шов — ржавчина появляется через 2–3 недели. После сварки всех оголовков делают финальную проверку: длинную рейку кладут на площадки соседних свай и смотрят, нет ли перепада, допуск тот же — ±5 мм для дерева, ±3 мм для металла.
Антикоррозийная обработка после резки
Обрезанная свая — это открытый металл без заводского покрытия. Через год без защиты на срезе появится рыжее пятно. Коррозия идёт со скоростью 0,1–0,3 мм в год в зависимости от влажности; за 3 года стенка утончится на 0,3–0,9 мм, это 7–15% от исходной толщины, а в зоне сварного шва процесс идёт быстрее, потому что металл там напряжён. Ржавчина с торца постепенно ползёт вниз по стволу, под оголовком скапливается вода, коррозия разъедает сварной шов, и через 5 лет оголовок может отвалиться.
Материалы защиты. Грунтовка — первый слой, проникает в поры металла и создаёт основу для краски: фосфатирующие составы (ГФ-021, ВЛ-02) преобразуют оксиды железа и дают лучшую адгезию, эпоксидные (ЭП-0180) стойче, но дороже — от 400 рублей за литр, алкидные (ГФ-021) — стандарт для винтовых свай, 150–250 рублей за литр. Наносится в один слой, сохнет 4–12 часов. Эмаль — второй слой, барьер от влаги и кислорода: алкидная (ПФ-115) держится 3–5 лет и стоит 200–300 рублей за литр, молотковая скрывает неровности и держится 5–7 лет, резиновая эластична и не трескается при перепадах температур, эпоксидная максимально стойкая, но сложна в нанесении. Наносят в два слоя с перерывом 6–12 часов. Холодное цинкование — состав на основе цинковой пыли, наносится прямо на металл без грунта, держится 10–15 лет, стоит 500–800 рублей за баллон 520 мл, но дорого и сложно наносить равномерно.
| Материал | Срок службы | Стоимость на 1 сваю | Сложность нанесения | Температурные ограничения |
|---|---|---|---|---|
| Грунт ГФ-021 + эмаль ПФ-115 | 3–5 лет | 80–120 ₽ | Простая | Не ниже +5°C |
| Эпоксидная грунт + эмаль | 7–10 лет | 200–300 ₽ | Средняя | Не ниже +10°C |
| Холодное цинкование | 10–15 лет | 150–250 ₽ | Средняя | Не ниже +5°C |
| Молотковая эмаль (без грунта) | 5–7 лет | 100–150 ₽ | Простая | Не ниже 0°C |
| Резиновая краска | 5–8 лет | 120–180 ₽ | Простая | Не ниже +5°C |
Совет эксперта: зимняя обработка имеет особенности — большинство грунтов и красок не наносят при температуре ниже +5°C, плёнка просто не образуется. Резать сваи при минусе после зимнего монтажа приходится с морозостойкими составами вроде холодного цинкования, либо обработку переносят на весну, а торцы временно защищают консервирующей смазкой.
Технология нанесения: обработку проводят сразу после резки и зачистки, максимум через 2–3 дня — дольше тянуть нельзя, начнётся поверхностная коррозия и адгезия покрытия упадёт. Шаг 1 — очистка торца от окалины, масла и ржавчины металлической щёткой или шлифовальным диском, пыль убирают сжатым воздухом. Шаг 2 — обезжиривание растворителем 646 или ацетоном, сушка 5–10 минут. Шаг 3 — тонкий равномерный слой грунтовки без пропусков, включая внутреннюю кромку. Шаг 4 — сушка 4–12 часов при +15–20°C, проверка пальцем. Шаг 5 — первый слой эмали кистью, тонкий, но укрывистый. Шаг 6 — сушка 6–12 часов и второй слой эмали. Шаг 7 — обработка сварного шва оголовка тем же порядком: зачистка, обезжиривание, грунт, краска, с особым вниманием к месту примыкания оголовка к свае, где скапливается вода.
| Вариант | Срок до появления коррозии | Срок службы сваи | Стоимость ремонта через 5 лет |
|---|---|---|---|
| Без обработки | 2–6 месяцев | 15–20 лет с потерей прочности | 25000–40000 ₽ |
| Грунт + эмаль 1 слой | 1–2 года | 30–40 лет | 5000–8000 ₽ |
| Грунт + эмаль 2 слоя | 3–5 лет | 40–50 лет | Не требуется |
| Холодное цинкование | 10+ лет | 50+ лет | Не требуется |
Обработка одной сваи стоит 80–250 рублей и занимает 5 минут — замена проржавевшей опоры через 10 лет обходится в 15000–25000 рублей с демонтажом ростверка и восстановлением обвязки. Разница в пять-семь тысяч рублей на весь свайный комплект против замены хотя бы одной опоры делает вопрос покраски скорее риторическим, чем экономическим: любая экономия здесь возвращается многократно увеличенным счётом через несколько лет.
Отдельно стоит сказать про сроки: краску наносят при плюсовой температуре, а обрезку нередко делают в холодное время года, особенно если монтаж свай начался осенью. Если синоптики обещают заморозки раньше, чем высохнет второй слой эмали, лучше сдвинуть обрезку на несколько дней или временно закрыть торцы плотной плёнкой с зазором для вентиляции — влага, запертая под непроницаемым укрытием, вредит покрытию не меньше, чем её полное отсутствие. Для высокой влажности (участки у воды, болотистые грунты) нужны только холодное цинкование или эпоксидные составы, обычная эмаль продержится максимум 2–3 года. На агрессивных грунтах — торф, засоленные почвы — делают двойную защиту: цинкование плюс эпоксидная эмаль сверху, такой «бутерброд» держится 15–20 лет. Для нормальных условий хватает грунта и двух слоёв алкидной эмали. Если обработку откладывают до весны, временно защищают консервирующей смазкой — Мовилем, Пушсалом или отработанным маслом — на 2–3 месяца.
Приёмка работ перед оплатой
Бригада заявляет «готово, платите» — не спешите. Без проверки легко пропустить брак, исправление которого после монтажа ростверка обойдётся в разы дороже.
Документы от подрядчика: исполнительная схема свайного поля с фактическим положением каждой сваи, номером, глубиной завинчивания и отметкой верха после обрезки — это паспорт фундамента, без которого через 5 лет невозможно понять, где и как стоят опоры при ремонте или пристройке; акт выполненных работ с количеством и параметрами свай, датами завинчивания и обрезки, отметками высот до и после, результатами контрольных замеров, подтверждением антикоррозийной обработки и подписями ответственных; паспорта свай с характеристиками металла, толщиной стенок и несущей способностью; фотофиксация этапов до и после обрезки, после монтажа оголовков и покраски.
Что проверяют на объекте. Горизонт поля — лазерным или водяным уровнем, допуск ±5 мм для деревянного ростверка и ±3 мм для металлического, отклонения больше требуют подрезки или компенсирующих прокладок. Диагонали — расстояние между противоположными углами с допуском ±10–15 мм на 10 метров; разница больше говорит об ошибке монтажа, которую нужно учесть при укладке ростверка. Качество срезов — ровный, перпендикулярный оси торец без волн и заусенцев, уровень на торце должен показывать пузырёк в центре. Сварные швы оголовков — сплошные, без пропусков и непроваров, шлак сбит, звук при простукивании молотком звонкий. Антикоррозийная обработка — торцы и швы загрунтованы и окрашены равномерно, без пропусков и следов ржавчины. Вертикальность свай — отклонение от вертикали не больше 2 градусов, это 35 мм на метр высоты. Отсутствие деформаций — на стволах нет вмятин, трещин, разрывов, лопасти целые. Маркировка — на каждой свае метка с номером для сверки с исполнительной схемой.
| Пункт акта | Что должно быть указано | Зачем это нужно |
|---|---|---|
| Дата начала и окончания | Конкретные даты завинчивания и обрезки | Контроль сроков стабилизации |
| Количество и параметры свай | Диаметр, длина, толщина стенки | Проверка соответствия проекту |
| Отметки высот | Высота каждой сваи до и после обрезки | Доказательство соблюдения уровня |
| Результаты контроля | Допуски соблюдены / отклонения зафиксированы | Основание для претензий |
| Антикоррозийная обработка | Материалы, количество слоёв | Гарантия долговечности |
| ФИО ответственных | Бригадир, сварщик | Для предъявления претензий |
Если бригада отказывается предоставить хотя бы часть этих документов, ссылаясь на «мы всегда так делаем, и никто не жаловался», это повод насторожиться. Отсутствие исполнительной схемы не критично для маленького хозблока на шести опорах, но для жилого дома означает, что при первых признаках перекоса через несколько лет у владельца не будет ни одной цифры, чтобы понять, что пошло не так, и с какой сваи начинать разбирательство.
Совет эксперта: требуйте исполнительную схему с отметками высот. Без неё невозможно доказать, что работа выполнена правильно: в схеме должны быть номер сваи, координаты от базовых осей, глубина завинчивания, отметка верха после обрезки и отклонения от проектной. Это страховой полис на случай споров.
Заключение
Выравнивание винтовых свай — точная инженерная задача, требующая расчёта и контроля на каждом шаге, а не рутинная обрезка лишнего металла. Каждый миллиметр перекоса закладывает будущие проблемы: трещины в стенах, перекошенные дверные проёмы, ускоренный износ конструкций. Технология требует правильного инструмента, терпения в ожидании стабилизации грунта и многоступенчатого контроля — от переноса отметок до финальной проверки диагоналей.
Три опоры качественной работы: точный нивелир вместо натянутой верёвки, выдержанные сроки стабилизации и обязательная антикоррозийная обработка в день обрезки. Экономия на любом из этих пунктов оборачивается расходами, которые в 5–10 раз превышают стоимость правильного выполнения. Контролируйте подрядчика по чек-листу приёмки, требуйте исполнительную схему с отметками высот и не подписывайте акт до проверки горизонта и геометрии свайного поля.
Даже если весь монтаж и обрезку делает наёмная бригада, роль заказчика не сводится к оплате счёта. Простой строительный уровень, рулетка и полчаса времени на объекте до подписания акта экономят месяцы разбирательств и десятки тысяч рублей на устранение брака после того, как ростверк уже собран, а стены каркаса подняты. Фундамент — единственный узел дома, ремонт которого задним числом всегда обходится кратно дороже, чем контроль на этапе приёмки.
FAQ — отвечаем на вопросы
1. Какой допуск по высоте свай считается нормой по СП и ГОСТ?
Нормативы различаются по типу конструкции, которая опирается на сваи. Для каркасных домов и лёгких деревянных построек СП 70.13330-2012 допускает отклонение ±5 мм от проектной отметки — деревянный ростверк обладает определённой эластичностью и компенсирует небольшие перепады. Для домов из бруса допуск увеличивается до ±10 мм по СП 64.13330-2017: брус толще и жёстче каркаса, поэтому мелкие отклонения не критичны, но превышение порога распределяет нагрузку неравномерно — часть свай перегружается, другие остаются недогруженными. Самые жёсткие требования у зданий с кирпичными или блочными стенами: СП 15.13330-2020 устанавливает допуск всего ±3 мм, потому что кладка не прощает перекосов и концентрирует напряжения в местах отклонений. Для металлического ростверка ГОСТ Р 57359-2016 тоже регламентирует ±5 мм — жёсткий металл не компенсирует неровности, и превышение допуска перегружает часть свай, а сварные соединения ростверка получают дополнительные напряжения. Это обязательные требования, а не рекомендации: при приёмке превышение допусков — основание для отказа в подписании акта. Профессиональные бригады с лазерным нивелиром обычно выдерживают точность ±2–3 мм с запасом по нормативам.
2. Можно ли выровнять сваи без нивелира — насколько точны гидроуровень и лазерный уровень?
Гидроуровень — прозрачная трубка с водой, работающая по принципу сообщающихся сосудов, теоретическая точность ±2 мм на 10 метров укладывается в допуски для большинства конструкций. На практике точность зависит от аккуратности: воздушные пузыри дают погрешность до 10 мм, разница температур воды на концах меняет плотность, перегибы трубки мешают воде выровняться, быстрое перемещение создаёт колебания. Работать с гидроуровнем в одиночку неудобно — нужен помощник на втором конце. Прибор приемлем для малых объектов — баня на 9–12 сваях, терраса, беседка; для дома от 6×8 метров это медленно и повышает риск накопленной ошибки — на 20 сваях работа займёт 2,5–3 часа. Лазерный уровень даёт точность ±1 мм на 10 метров, вдвое лучше гидроуровня, проецирует линию на 360 градусов и позволяет увидеть отметку на всех сваях одновременно, работать можно в одиночку. Скорость выше в 3–4 раза, прибор не зависит от температуры и ветра, точность стабильна на протяжении всей работы. Минусы — цена от 8000 рублей за надёжную модель, нужно питание, боится сильных ударов. Для частного строительства лазерный уровень — оптимальный выбор, окупается уже на объекте с 15 сваями за счёт экономии времени и снижения риска ошибок.
3. Что делать, если одна свая срезана ниже остальных — способы компенсации без переустановки?
Ситуация типичная: при обрезке ошиблись с отметкой, и свая срезана на 10–15 мм ниже проектного уровня. Переустанавливать долго и дорого, есть три рабочих способа. Первый — подкладка под оголовок: между торцом сваи и оголовком ставят стальную пластину толщиной 5–15 мм, приваривают по периметру к свае, сверху крепят оголовок; получается два сварных шва вместо одного, критична качественная сварка без непроваров, метод годится для отклонения 5–15 мм, материал стоит 200–400 рублей, работа — 1500–2500 рублей. Второй — наращивание отрезком трубы того же диаметра и толщины стенки при отклонении от 30 мм и больше: трубу длиной 40–60 см надевают на торец с зазором не более 1 мм, обваривают снизу и сверху, зачищают швы, проверяют вертикальность, режут на нужной высоте; способ требует квалифицированного сварщика и, для ответственных конструкций, контроля сварных швов, материал — 800–1500 рублей, работа — 3000–5000 рублей. Третий — компенсация в ростверке, только для дерева и перепада до 10 мм: на низкую сваю кладут дополнительную доску нужной толщины, пропитанную антисептиком, сверху идёт основная обвязка, стык требует тщательной гидроизоляции, материал — 300–600 рублей, работа — 1000–1500 рублей. Выбор метода зависит от величины отклонения и типа ростверка: до 10 мм на дереве — компенсация в ростверке, 10–30 мм — подкладка под оголовок, больше 30 мм — наращивание трубой или переустановка.
4. Обязательно ли красить место среза или достаточно грунтовки?
СП 28.13330-2017 «Защита строительных конструкций от коррозии» прямо требует для металлических поверхностей на открытом воздухе минимум два слоя защиты — грунтовку и эмаль, одной грунтовки недостаточно. Грунтовка выполняет подготовительную роль: проникает в поры металла, создаёт шероховатость для адгезии краски, частично преобразует оксиды железа у фосфатирующих составов, но сама по себе барьером для влаги не служит — толщина слоя 20–30 микрон слишком мала. Эмаль создаёт защитный барьер 60–100 микрон, не пропускающий воду и кислород к металлу; современные алкидные и эпоксидные составы держатся 3–7 лет, а без верхнего слоя грунт разрушается за 6–12 месяцев и начинается коррозия. ГОСТ Р 57359-2016 на винтовые сваи также требует защиты торцов после обрезки: грунтовка ГФ-021 или аналог плюс два слоя эмали ПФ-115 или эквивалент, либо холодное цинкование с обязательным верхним слоем для усиления эффекта. На практике при одной грунтовке через 3–6 месяцев на торце появляется рыжий налёт, через год коррозия уходит на 0,5–1 мм вглубь металла, а в зоне сварного шва процесс идёт быстрее из-за напряжённой структуры. Грунтовка плюс два слоя эмали на одну сваю стоят 40–60 рублей материала и 5 минут работы — замена проржавевшей опоры через 10 лет обходится в 15000–25000 рублей. Красить обязательно: грунтовка — это подготовка под защиту, а не сама защита.
5. Через какое время после завинчивания можно резать сваи в зависимости от типа грунта?
После завинчивания свая ещё двигается: грунт вокруг ствола уплотняется, под лопастью идёт усадка, особенно на влажных почвах. Процесс занимает от 1 до 14 дней. На песчаных грунтах хватает 1–2 дней — песок быстро уплотняется, вода дренирует вниз, но даже здесь стоит подождать сутки, чтобы грунт успокоился после бурения; резка в день завинчивания допустима только на сухих крупнозернистых песках. Супесь стабилизируется 3–4 дня, а после дождя — все 5 суток, потому что влажная супесь ведёт себя как глина. Глина требует 5–7 дней: она медленно отжимает воду из пор, а при высоком уровне грунтовых вод срок растягивается до 7–10 дней — резка раньше срока даёт просадку 5–10 мм. Суглинок занимает промежуточное положение, 4–6 дней, с контрольными замерами каждые 2 дня. Торф и илистые грунты — самый долгий случай, 10–14 дней, иногда усадка продолжается месяцами, поэтому резку лучше не начинать раньше двух недель с контролем каждые 3 дня. Мёрзлый грунт при зимнем монтаже держит сваю жёстко, но весной при оттаивании начинается усадка: обрезка сразу после зимнего завинчивания может обернуться просадкой 10–20 мм к апрелю, поэтому либо режут при устойчивом промерзании ниже −10°C и принимают риск весенней осадки, либо ждут полного оттаивания. Проверяют стабилизацию так: устанавливают репер, замеряют высоту от него до торца сваи утром и вечером — разница меньше 2 мм означает, что опора встала, больше — ждут ещё сутки. Торопиться не стоит: обрезка до стабилизации почти гарантированно даёт перекос через 1–2 недели, и переделка обходится дороже, чем подождать 5–7 дней и сделать правильно с первого раза.
