Как устанавливаются сваи в каменистом грунте: нюансы, о которых важно знать

Обычный монтаж винтовых свай ломается ровно в тот момент, когда лопасть натыкается на камень. Усилие подскакивает скачком, редуктор буксует, а провернуть ствол вручную уже не выходит. Каменистые участки требуют своей технологии — с оглядкой на состав почвы, на глубину залегания плотных включений и на подходящий под задачу инструмент.

Валуны или крупная галька на участке — сигнал забыть про типовую схему закручивания. Сначала грунт оценивают, потом подбирают способ пройти камень без потери несущей способности сваи. Особенно строго с этим стоит обращаться, когда фундамент готовят под жилой дом, баню или террасу: одна перекошенная свая на этапе монтажа скажется на всей обвязке позже.

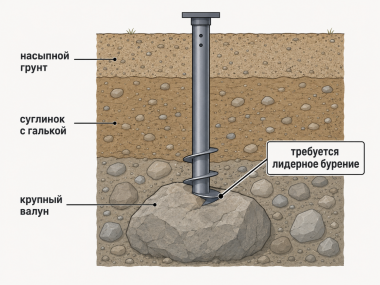

Из чего состоит каменистый грунт и в чём его подвох

Термин «каменистый грунт» вводит в заблуждение — это не сплошная твёрдая масса. Чаще перед монтажником смесь песка, глины и обломков породы: щебень, галька, крупные валуны. Поверхность участка выглядит совершенно обычно, проблема всплывает только тогда, когда ствол упирается в скрытое включение.

Три вида каменистых грунтов на практике

Опытные бригады условно делят такие грунты по плотности включений.

1. Супесь с редким камнем. Наиболее распространённый вариант: основная масса рыхлая, крупные включения попадаются местами. Закручивание вручную ещё возможно, но требует постоянного контроля усилия — на крупном камне под лопастью помогает локальное подбуривание или смена угла входа.
2. Гравий с галькой. Плотность заметно выше, отдельные частицы разрастаются до 5 см и крупнее. Свая на такой гальке уводит в сторону, вертикаль держать трудно — без пилотного бурения здесь почти не обойтись.
3. Валуны и скальные породы. Тяжёлый случай: без подготовки ствол просто останавливается о камень. Тут нужны заранее продуманный расчёт несущей способности, бурение и специальная техника.

Откуда берётся дополнительная нагрузка на сваю

Конструкция лопасти заточена под равномерное врезание в мягкую почву. Стоит появиться камню — усилие подскакивает, а момент кручения перестаёт распределяться равномерно по стволу. Последствия предсказуемы:

• ствол теряет вертикаль;
• лопасть рискует деформироваться;
• антикоррозийный слой может пострадать от удара;
• расчётная глубина погружения не достигается.

Небрежность в каменистом грунте обходится дорого. Работать наугад тут не получится: монтажник должен понимать, что скрывает почва под лопастью, и держать наготове запасной способ монтажа.

Ошибки, из-за которых чаще всего страдает свая

• Ставка на грубую силу. Мощный редуктор не спасает от удара лопасти о камень — сваю проще вывести из строя, чем продавить через препятствие.
• Отказ от пробного бурения. Без предварительной проверки грунта точку, где остановится ствол, предсказать нельзя.
• Монтаж без направляющих и уровня. Отклонившийся в сторону ствол уже не выправить — свае потребуется замена.
• Экономия на толщине металла. Тонкостенные облегчённые модели рассыпаются под нагрузкой каменистого грунта — нужен усиленный ствол с толстой лопастью.

Порядок работы простой: обследование площадки, затем подбор инструмента, только после этого — сам монтаж. Пропущенный шаг почти гарантированно оборачивается переделкой.

Нужно ли бурение — как оценить участок заранее

До первой закрутки стоит понять, с чем предстоит иметь дело: где-то хватит редкой гальки, а где-то не пройдёт даже мощный бур. Грамотная бригада начинает не с монтажа, а с разведки грунта.

Что видно невооружённым глазом

Иногда достаточно осмотреть участок. Насторожить должны такие признаки: валуны прямо на поверхности; выветренные обломки породы, заметные особенно после дождя; сухая почва с плотными глинистыми прожилками.

Лопата входит с хрустом уже на штык, а гравий появляется на 20–30 см от поверхности — значит, каменистые включения продолжатся и глубже.

Контрольный шурф

Небольшую яму глубиной 50–70 см копают отдельно для оценки состава грунта. По одному такому шурфу монтажник уже понимает: на какой глубине лежит камень, насколько плотная и влажная почва вокруг, потребуется ли бурение под сваи.

Плотные каменные пласты в шурфе — повод сразу готовить дополнительную технику и брать сваи с запасом по количеству.

Тестовая закрутка сваи

Когда геология участка неизвестна, монтажники предпочитают контрольное бурение ручным буром на 100–150 мм — оно быстро показывает глубину плотного слоя. Бур не идёт дальше нужной отметки? Тогда закручивают одну сваю пробно: поведение ствола под нагрузкой подсказывает, насколько податлив грунт вокруг.

Остановка сваи раньше отметки в 1 метр говорит об одном — впереди камни или валуны, а значит, потребуется механизированное бурение перед основным монтажом.

Что подсказывает усилие на инструменте

У опытного монтажника ощущение грунта складывается из нагрузки на воротке: лёгкий ход ствола означает чистую почву без включений, а внезапный «отдающий» рывок — камень под лопастью. При механизированной установке та же логика читается по приборам: динамометр фиксирует нагрузку в ньютон-метрах, а её колебания выдают плотность грунта.

Случаи, когда без бурения не обойтись

Пилотное отверстие становится обязательным условием, когда:

• плотные включения начинаются уже на 30–40 см от поверхности;
• сваи ставят под несущие стены или каркасные опоры здания;
• плотная застройка не оставляет права на ошибку по вертикали;
• проектная глубина превышает 2 метра.

В остальных ситуациях без бурения обходятся, только предварительно проверив каждую точку установки.

Разведка грунта окупается быстро: контрольный шурф или пробная свая стоят заметно меньше, чем переделка фундамента, где половина стволов встала криво.

Способы монтажа свай через камень

У сваи, упёршейся в камень, ровно две дороги: пройти сквозь препятствие или обойти его стороной. Под эти задачи существует набор технологий — от закручивания вручную до тяжёлой гидравлики, и на сложном грунте монтажники держат наготове сразу несколько.

Закручивание вручную — не универсальный вариант

Бригада справится своими силами, только если каменистые включения мелкие: щебень, галька, единичные небольшие камни. Достаточно троих рабочих и стандартного воротка на 2–2,5 метра.

Здесь важны три вещи: не продавливать сваю силой, если ход застопорился; регулярно счищать с лопасти набившийся камень; следить за уровнем, не давая стволу отклониться.

На практике ручное закручивание в каменистом грунте — скорее исключение, применяется для лёгких объектов вроде забора, теплицы или террасы.

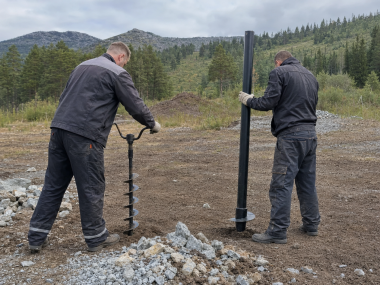

Бурозакручивание — рабочая технология для плотных грунтов

Надёжнее всего показывает себя бурозакручивание — сначала под каждую сваю готовят пилотное отверстие, а уже потом закручивают ствол.

1. Буром проходят отверстие диаметром 100–150 мм строго в точке будущей сваи.
2. Глубину рассчитывают короче длины сваи примерно на 20–30 см.
3. Ствол опускают в готовое отверстие и довинчивают механизированным редуктором.

За счёт пилотного отверстия лопасть перестаёт спотыкаться о камни, момент кручения падает, вертикаль держится без коррекции, а свая минует каменистый слой без деформации ствола. Технологию берут за основу под дома, бани, модульные строения — особенно там, где заранее известно про валуны.

Направляющие каркасы для сохранения геометрии

Стоит одной свае уйти от расчётной точки — обвязка потом просто не сойдётся. Чтобы держать геометрию фундамента, применяют металлические шаблоны-направляющие: они задают точку входа и угол каждого ствола заранее. Особенно выручают там, где плотность грунта скачет по площадке, например на границе песка и каменистого слоя.

Гидравлика для тяжёлых участков

Бурение не помогло, а свая всё ещё не идёт? В работу включают гидравлические установки: они дают ровный и мощный крутящий момент, достаточный, чтобы пройти крупные валуны, сохранив лопасть и покрытие целыми. На участках с плотным каменистым слоем это порой единственный вариант выдержать проектную глубину без потери вертикали.

Приёмы, которые экономят время бригады

Небольшое смещение точки на 10–15 см часто решает проблему быстрее, чем борьба с камнем напрямую — если это не ломает проектную сетку. Валун, перекрывающий проход, подрезают перфоратором либо обходят локальным бурением рядом. После установки каждый ствол обязательно перепроверяют по глубине и уровню, особенно на неровном рельефе участка.

Точность и опыт решают в каменистом грунте больше, чем грубая сила. На одном объекте выручит пилотное бурение, на другом не обойтись без гидравлики — метод выбирают под конкретные условия, не жертвуя несущей способностью фундамента.

Свая упёрлась в камень: порядок действий

Даже подробная разведка участка не исключает сюрпризов под конкретным стволом. Камень порой оказывается ровно там, где его не ждали, и закручивание останавливается на месте. Первое правило в такой ситуации — не давить и не спешить, а разобраться по шагам, что произошло со стволом.

Разобраться, что остановило сваю

Момент кручения резко растёт, а ствол стоит на месте, слышен хруст или скрежет металла, лопасть будто отпружинивает при нажатии — все три признака указывают на камень под лопастью.

Тяжёлый, но ровный ход без рывков говорит о другом — впереди плотный суглинок или глина, а не камень. Работу в этом случае продолжают, просто держа усилие под контролем.

Проверка вертикали перед следующим шагом

Прежде чем действовать дальше, убедитесь, что свая не ушла в сторону. Камень часто лежит наклонно, и продолжение закручивания на кривом стволе только усиливает перекос. Заметили нарушение вертикали — сваю выкручивают полностью и начинают заново, немного сместив точку входа.

Смещение точки на 10–20 см

Проще всего перенести саму точку установки: камень редко занимает большую площадь, и уже в 10–20 см от прежнего места ствол пойдёт свободно. Проверяют, не нарушает ли сдвиг проектную сетку, при необходимости корректируют соседние сваи. Такой приём срабатывает примерно в 80% случаев на гравийно-галечных грунтах.

Обход препятствия буром или перфоратором

Смещение недоступно — например, при плотной обвязке или монтаже рядом с готовым зданием. Тогда выбирают между тремя инструментами: ручным буром на 100–150 мм, чтобы обойти камень стороной; перфоратором с буром по камню для частичного разрушения валуна; механическим буром с твердосплавными зубьями — если валун крупный и лежит глубоко. После этого ствол возвращают в подготовленное отверстие и завершают закручивание.

Финальная проверка глубины и усилия

Препятствие пройдено — теперь важно убедиться, что ствол дошёл до расчётной глубины (минимум 1,5–2 м) и держит достаточное сопротивление на кручение. Ориентир по усилию — от 350–400 Н·м под лёгкие постройки и до 700–800 Н·м под капитальные дома. Слабый момент выдаёт сваю, застрявшую «на камне», а не в плотном несущем слое: тогда требуется докрутка или полная замена точки.

Когда лучше не рисковать

Иногда впереди оказывается цельная скала или крупный валун без трещин. Продавливать такой ствол опасно — можно погнуть трубу или деформировать лопасть безвозвратно. Разумнее перенести сваю на соседнюю точку и скорректировать проектную сетку, чем оставить элемент с недостаточным заглублением.

Действия по шагам, а не наугад — вот что решает проблему упёршейся в камень сваи чаще всего. Смещение точки или бурение закрывают большинство случаев, но каждая ситуация требует отдельной оценки на месте. Точность здесь важнее скорости, особенно когда речь о фундаменте под жилой дом.

Выбор диаметра и типа свай под камень

Итог монтажа зависит от выбранной сваи не меньше, чем от технологии закручивания. Лёгкие модели каменистый грунт попросту не пропустит — металл, диаметр, форма лопасти и покрытие подбирают по критериям, проверенным на реальных объектах.

Металл: толщина и марка стали

Каменистый грунт требует запаса прочности по металлу: стенка трубы — от 4 мм, сталь лопасти — марки не ниже 09Г2С, толщина лопасти — от 5 мм (для крупных диаметров лучше сразу 6 мм), наконечник — литой конус вместо сварного. Литьё лучше проходит плотные включения и не гнётся при ударе о валун.

Как связаны диаметр сваи и нагрузка от здания

Чем тяжелее постройка, тем крупнее нужен диаметр. Для каменистого грунта добавляется поправка на возможное сокращение глубины погружения — поэтому запас по диаметру закладывают заранее.

Тип постройки	Диаметр сваи	Стенка трубы	Комментарий
Лёгкие постройки: заборы, террасы	76–89 мм	3,5–4 мм	хватает, если камни в грунте попадаются редко
Бани, каркасные дома	108 мм	4 мм	закрывает большинство случаев на грунте средней плотности
Дома из газобетона, бруса	133 мм	4–5 мм	уверенно держит нагрузку при работе методом бурозакручивания
Двухэтажные и каменные дома	159 мм	5–6 мм	ставится только механизированным способом, наконечник литой
Опоры, промышленные объекты	от 219 мм	6 мм	рассчитана на скальный и валунный грунт

Угол наклона лопасти

От формы лопасти зависит, как легко ствол пройдёт камень. Лучше себя показывают модели с уменьшенным углом наклона — 10–15° — и усиленной режущей кромкой: сопротивление ниже, мелкие включения кромка разрезает сама, а одинарная лопасть застревает реже двойной.

Защита металла от абразива

Камни в грунте работают как наждак — царапают металл и сбивают краску, поэтому обычная эмаль долго не продержится. На объектах чаще применяют горячее цинкование (защита держится до 50 лет), двухкомпонентные эпоксидные грунт-эмали или заводскую порошковую окраску. Такое покрытие сохраняет металл, даже если поверхность повредилась при закручивании.

Разница между стандартной и усиленной сваей на 108 мм

Показатель	Стандартная свая	Усиленная свая
Стенка трубы	3,5 мм	4 мм
Металл лопасти	4 мм	6 мм
Тип наконечника	сварной	литой
Защита от коррозии	грунт-эмаль	горячее цинкование
Расчётный срок эксплуатации	до 30 лет	до 50 лет
Где применяют	песок, суглинок	камень, гравий

Признаки того, что свая выбрана верно

О правильном выборе говорят четыре вещи: ствол идёт без биений, лопасть остаётся без деформаций, глубина закручивания доходит до расчётной отметки в 1,5–2 м, а момент кручения укладывается в норму. Хотя бы одно условие не выполняется — модель не годится, и параметры фундамента пересчитывают заново.

Проверка качества свайного поля после монтажа

Закрученная свая — ещё не гарантия надёжного фундамента. Каждый ствол проверяют отдельно: по вертикали, глубине и несущей способности.

Вертикаль и высотные отметки

Уровень или лазерный нивелир после закручивания фиксируют отклонение от оси — допустимая норма не больше 2°. Ствол, ушедший за эту границу, выкручивают и переустанавливают рядом. Дальше выравнивают высотные отметки: все оголовки выводят в одну плоскость, чтобы нагрузка расходилась равномерно. На каменистом грунте это критично особенно: сваи нередко опираются на валуны разной высоты.

Глубина погружения

Ствол обязан дойти до несущего слоя с устойчиво высоким сопротивлением кручению: под лёгкие конструкции — от 1,5 м, под дом или баню — от 2 м и глубже. Момент на проектной глубине слишком мал? Свая «висит» на камне без реальной опоры — нужна докрутка или замена точки.

Замер крутящего момента

Момент кручения остаётся главным индикатором несущей способности сваи. На каменистом грунте цифры обычно выше, чем на песке, но должны укладываться в норму. Для контроля берут динамометрический ключ либо гидростанцию с датчиками: свая на 108 мм — 400–500 Н·м, на 133 мм — 600–800 Н·м, от 159 мм — до 1200 Н·м. Заниженный результат сигналит, что плотный слой ещё не достигнут; сильно завышенный — что ствол, скорее всего, застрял на камне вместо грунта.

Проверка на устойчивость

Готовую сваю раскачивают руками в разные стороны. Ощутимый люфт выдаёт пустоту под лопастью и неверное распределение нагрузки; плотно установленный ствол стоит жёстко даже под усилием 100–150 кг. Дополнительно проводят нагрузочное испытание — гидравлический домкрат прикладывает к оголовку расчётную нагрузку, и осадка до 1–2 мм подтверждает качественный монтаж.

Осмотр покрытия и оголовков

Абразивные камни царапают защитный слой прямо во время закручивания. После монтажа каждый ствол осматривают, повреждённые участки подкрашивают антикоррозийным составом, а сварные швы на оголовках проверяют отдельно. Такой контроль продлевает жизнь фундамента и не даёт коррозии закрепиться в зоне соприкосновения с грунтом.

Акт установки как итоговый документ

Профессиональная бригада фиксирует результаты в акте установки свай: глубину каждого ствола, момент закручивания, отметки уровня, итоги испытаний. Эти данные пригодятся не только для приёмки работ — они понадобятся позже, если участок ждёт надстройка или реконструкция.

Что в итоге: рекомендации по установке свай в каменистом грунте

Устройство фундамента на каменистом грунте — задача с высокой ценой ошибки: неверная точка, заниженный диаметр или недостаточная глубина оборачиваются перекосом здания, просевшим полом или трещинами в обвязке. Скорость здесь уступает точности по всем статьям.

Пять выводов из практики монтажа

1. Диагностика обязательна. Шурф или пробное бурение перед стартом работ — единственный способ узнать, что скрыто под поверхностью.
2. Бурозакручивание работает лучше остальных методов. Оно проводит сваю сквозь плотные включения, сохраняя вертикаль и целостность лопасти.
3. Усиленная свая — не роскошь, а необходимость. Литой наконечник, толстая стенка и прочное покрытие — минимальный набор требований.
4. Контроль момента и глубины подтверждает надёжность. Без замера усилия оценить несущую способность фундамента нельзя.
5. Царапины на покрытии устраняют сразу. В агрессивной среде даже небольшое повреждение способно запустить коррозию.

Что советуют опытные бригады

• Металл ствола дороже потерянного времени — сваю не продавливают через камень, точку просто смещают.
• Участок с обилием валунов требует запаса свай — закладывайте плюс 10% сверх проектного расчёта.
• На стадии проекта берите диаметр с запасом больше стандартного — прочность на каменистом грунте лишней не бывает.
• Обвязку начинают не сразу — стволу дают сутки на осадку, а уровень перепроверяют перед сваркой.

Почему такую работу редко делают своими силами

Внешне ровно закрученная свая иногда опирается на камень, а не на плотный несущий слой, и со стороны эту разницу не увидеть. Каменистые участки в Новосибирской области — обычное дело для Искитимского и Маслянинского районов, где рельеф подходит к отрогам Салаирского кряжа: местные бригады работают с галькой и валунами практически на каждом объекте. Определить структуру грунта по звуку, усилию на вороте и поведению ствола умеет только опытный монтажник — этот навык и отличает надёжный фундамент от везения.

Частые вопросы об установке свай в каменистом грунте

Можно ли закрутить сваи, если под землёй встречаются камни?

Да, но не по стандартной схеме. Небольшие камни и галька почти не тормозят монтаж, а вот крупный камень или валун под лопастью способен остановить ствол раньше расчётной глубины. Здесь выручает бурозакручивание: пилотное отверстие обходит препятствие, а свая после этого закручивается без риска для лопасти и вертикали. На скальных участках без гидравлической установки шансов пройти грунт почти нет.

Свая упёрлась в камень при закручивании — что делать?

Провернуть ствол силой — верный способ сломать лопасть или согнуть трубу. Порядок другой: остановить монтаж, проверить вертикаль, сдвинуть точку на 10–20 см в обход камня, а если сдвиг невозможен — пробурить отверстие или подрезать препятствие перфоратором. После обхода камня сваю ставят повторно и докручивают до нужной отметки.

Какие сваи ставить на каменистом грунте?

Только усиленные модели: от 108 мм в диаметре, а под дом — от 133 мм; стенка трубы от 4 мм; лопасть толщиной 5–6 мм; наконечник литой, не сварной. Такая свая переносит удары о камень без деформации. Из покрытий надёжнее горячее цинкование или двухкомпонентная эпоксидная эмаль.

Обязательно ли бурить перед установкой свай в таком грунте?

В большинстве случаев — да. Пилотное отверстие на 100–150 мм снимает нагрузку при закручивании, помогает миновать плотные включения и держать точную вертикаль. Иногда достаточно контрольного бурения в нескольких точках — просто чтобы понять структуру грунта и скорректировать схему монтажа. Без бурения обходятся, если камни редкие и залегают неглубоко.

Как убедиться, что монтаж выполнен правильно?

Сразу после установки проверяют пять параметров: вертикаль с отклонением не больше 2°, глубину погружения от 1,5–2 м до несущего слоя, крутящий момент от 400 до 800 Н·м в зависимости от диаметра, отсутствие люфта при раскачивании ствола и целостность покрытия — царапины сразу подкрашивают антикоррозийным составом. Все пять пунктов в норме — фундамент выдержит расчётную нагрузку на десятилетия вперёд, даже на сложном участке.
