Как убедиться в качестве винтовых свай до начала монтажа

Перед тем как крутить сваи в грунт, стоит потратить полчаса на осмотр металла - эта проверка обходится дешевле, чем переделка фундамента через два-три года. Тонкая стенка трубы, кустарная сварка, перекошенная лопасть на глаз почти не отличаются от качественного изделия, а последствия проявляются только под нагрузкой: свая ржавеет, теряет несущую способность, дом ведёт и перекашивает.

На рынке хватает производителей винтовых свай, которые экономят на металле, нарушают технологию сварки - внешне их сваи выглядят так же аккуратно, как у добросовестных заводов. Разберём, на что смотреть при приёмке: какая толщина стенки и лопасти считается нормой, как отличить хороший сварной шов от кустарного, какие документы обязан показать поставщик, какие ошибки чаще всего допускают заказчики в Новосибирской области и других регионах.

Из чего складывается качество винтовой сваи

Свая - не отрезок трубы с приваренной лопастью, а инженерное изделие, рассчитанное на конкретную нагрузку. Качество определяют пять параметров: толщина стенки трубы, толщина и геометрия лопасти, качество сварного шва, марка стали, тип защитного покрытия.

Толщина стенки трубы

Для жилых домов подходит труба со стенкой 3,5–4 мм, для лёгких построек - беседок, заборов, навесов - хватает 2,5–3 мм, а для промышленных объектов берут металл от 5 мм и толще. Тонкая стенка проржавеет быстрее, продавится при закручивании в плотный грунт. В континентальном климате Новосибирской области - с его резкими перепадами температур и морозным пучением грунта - коррозия тонкого металла идёт особенно активно, поэтому нижнюю границу толщины лучше не занижать, даже если для лёгкой постройки формально хватает 2,5 мм. Толщину проверяют штангенциркулем или ультразвуковым толщиномером - прибор занимает пару минут, не требует резать трубу.

Качество сварного шва

Сварка держит лопасть на трубе, оголовок - на теле сваи. Это самое уязвимое место конструкции. Хороший шов ровный, без пор и наплывов, металл вокруг него не темнеет и не трескается. При простукивании молотком качественное соединение отзывается глухим равномерным звуком; дребезжание выдаёт пустоты внутри шва. Неровный шов с наплывами почти всегда означает ручную сварку вместо автоматической - такое соединение слабее, держится меньше.

Геометрия и ось

Перекошенная при сварке лопасть уводит сваю в сторону при закручивании - она не идёт строго по оси, теряет несущую способность. Проверка простая: положите сваю на ровную поверхность, прокатите её. Она должна катиться плавно, без биений и рывков.

Марка и качество стали

Добросовестные производители берут сталь Ст3, 09Г2С или их аналоги - с заводскими сертификатами на партию. Металл должен быть однородным, без вкраплений, ржавчины и следов вторичной переработки. Простой тест: ударьте по трубе молотком. Плотная качественная сталь звенит, рыхлая, уставшая - глухо гудит.

Защитное покрытие

Даже прочная и аккуратно сваренная свая без защиты быстро сдаст позиции коррозии. Горячее цинкование держится до 50 лет, порошковая окраска - 20–25 лет, битумная мастика - бюджетный вариант на 10 лет. Покрытие должно ложиться ровным слоем, без потёков и проплешин: любой пропуск - будущая точка ржавчины.

Как проверить толщину металла на площадке

Толщина стенки и лопасти - не формальная цифра в паспорте, а прямой запас прочности сваи. Чем толще металл, тем выше несущая способность и дольше срок службы. Проверить его можно несколькими способами - от простого взгляда до инструментального замера.

Смотрим и взвешиваем

Первая проверка - визуальная и по весу. Винтовая свая диаметром 108 мм с нормальной стенкой весит не меньше 20–22 кг: если предложенное изделие заметно легче, металл тоньше заявленного. Продавец может показать сертификат на металл с указанием толщины и марки стали, но верить бумаге на слово не стоит - цифры лучше перепроверить на месте.

Толщиномер и срез

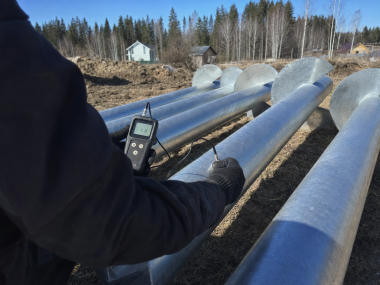

Ультразвуковой толщиномер даёт точную цифру за секунды. Для жилых домов норма - 3,5–4 мм, для хозпостроек - 2,5–3 мм, для сложных грунтов - 4–5 мм. Если прибор показывает меньше, свая не выдержит стандартную нагрузку, начнёт деформироваться уже при закручивании.

Ещё нагляднее - срез трубы или обрезок с производства: часть поставщиков соглашается его показать. По ровному срезу видно толщину и структуру металла: поры, неоднородность, следы ржавчины под слоем краски.

Толщина лопасти

Лопасть принимает основную нагрузку при ввинчивании, поэтому её толщина должна быть не меньше 5 мм. Тонкая лопасть гнётся, рвётся уже на первых оборотах. Край легко измерить линейкой или штангенциркулем - если продавец начинает нервничать при этой просьбе, стоит присмотреться к остальным параметрам сваи внимательнее.

Инструмент для самостоятельной проверки

На приёмку достаточно взять простой набор. Штангенциркуль с ценой деления 0,1 мм - для замера края лопасти, ультразвуковой толщиномер - для стенки трубы, магнитный толщиномер покрытия - он отдельно показывает слой цинка или краски без повреждения металла. Ещё пригодятся стальная рулетка для контроля диаметра и небольшой молоток для простукивания шва: ровная бетонная плита или отрезок швеллера на площадке позволят прокатить сваю и проверить геометрию. Такой набор стоит недорого, а окупается на первой же партии с браком.

Толщина стенки и лопасти по типу сооружения

Назначение сооружения	Диаметр трубы, мм	Толщина стенки, мм	Толщина лопасти, мм	Примечание
Лёгкие постройки (беседки, заборы)	57–76	2,5–3	4–5	Только для лёгких нагрузок
Каркасные дома, террасы	89–108	3,5–4	5–6	Оптимальный вариант для частного строительства
Кирпичные, бревенчатые дома	108–133	4–5	6–8	Для плотных грунтов и тяжёлых конструкций
Промышленные здания	133 и выше	5–6	8 и более	Нужно усиленное основание

Контроль сварки: на что смотреть

Сварной шов держит конструкцию сваи целиком: даже безупречный металл и точная геометрия не спасут, если шов сделан плохо. Контроль сварки - обязательный пункт приёмки, а не формальность для галочки.

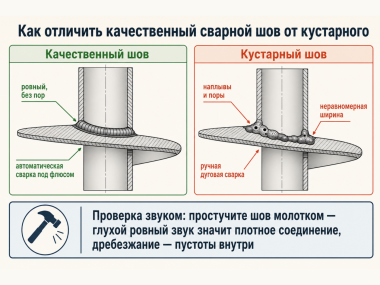

Визуальная оценка шва

При осмотре ищите четыре признака. Шов ровный, симметричный - любые наплывы, раковины, неровности говорят о нарушении технологии. Цвет металла вокруг однородный, без сильного потемнения - чёрная зона указывает на перегрев при сварке. На поверхности нет брызг, подтёков - их оставляет ручная сварка низкой квалификации. Зазоров, пропусков не видно - даже небольшой промежуток со временем превращается в очаг коррозии.

Простучите шов молотком: равномерный глухой звук говорит о плотном соединении, дребезжание - о пустотах внутри.

Ручная или автоматическая

Сваи варят двумя способами. Ручная дуговая сварка распространена на мелких производствах, часто идёт с нарушениями технологии. Автоматическая сварка под флюсом применяется на современных линиях, даёт ровный прочный шов одинакового качества по всей длине - человеческий фактор здесь исключён. Для несущего фундамента выбирайте сваи только со вторым вариантом.

Лабораторный контроль

Часть производителей делает ультразвуковой или рентген-контроль сварных соединений, выдаёт протокол испытаний - для ответственных объектов стоит его запросить. Для частной стройки хватает визуального осмотра, проверки звуком, а вот для тяжёлых домов - например, двухэтажных кирпичных - лабораторный контроль уже не роскошь, а разумная страховка.

Признаки кустарной сварки

Дешёвая свая почти всегда означает экономию на технологии. Кустарный шов выдаёт неравномерная ширина, обилие наплывов, следы шлифовки (ей маскируют дефекты), отсутствие маркировки на металле. Такую сваю не стоит ставить даже под лёгкий забор - она не выдержит закрутки, треснет в грунте.

Документы, которые обязан показать производитель

Добросовестное производство не прячет бумаги. Сертификаты подтверждают, что свая сделана по ГОСТу, из сертифицированной стали, с соблюдением технологии сварки. Если поставщик тянет с документами, обещает привезти бумаги позже - стоит насторожиться заранее, а не после монтажа.

Паспорт изделия

У каждой сваи должен быть паспорт качества с маркой стали (Ст3, 09Г2С), диаметром, толщиной стенки трубы, способом сварки, номером партии, датой выпуска, результатами контроля качества. Без этого документа невозможно проверить, что вам продали на самом деле - данные негде свериться.

Сертификат соответствия ГОСТ

Главный документ - сертификат по ГОСТ Р 52664-2011, где прописаны требования к материалу, сварке, геометрии сваи. Если вместо ГОСТа фигурируют только технические условия (ТУ) - это повод присмотреться внимательнее: ТУ - внутренний документ завода, требования там нередко мягче государственного стандарта.

Сертификат на металл

Даже честный производитель свай зависит от поставщика металла. Серьёзные компании запрашивают у металлургического завода сертификат на партию стали с химическим составом, механическими характеристиками - это гарантия, что трубу не сделали из переработанного лома.

Протокол испытаний

Хороший знак - готовность предоставить протокол испытаний сварных соединений или результаты механических тестов. Значит, сваи проверяют на прочность по-настоящему, а не варят на глазок. И всё же бумага стерпит многое, а металл - нет: финальная проверка остаётся визуальной, инструментальной, документы её только дополняют.

Что делать, если на приёмке нашли брак

Если размеры не сходятся с паспортом или шов выглядит подозрительно, не спешите разгружать партию. Отложите спорные сваи отдельно, сфотографируйте маркировку, номер партии, дефектный участок крупным планом с линейкой в кадре для масштаба. Зафиксируйте расхождение актом - коротким документом с подписями обеих сторон, где указаны замеренные значения против заявленных в паспорте. С таким актом проще требовать замену или возврат денег: устные претензии поставщик легко забудет, а бумага с подписью и фото остаётся доказательством. До урегулирования вопроса монтаж этих свай лучше не начинать - вкрученная в грунт свая с браком обойдётся при демонтаже намного дороже отложенной на день приёмки.

Типичные ошибки заказчиков при приёмке свай

Даже когда знаешь, на что смотреть, легко допустить промах. Разберём пять ошибок, которые чаще всего встречаются на практике - из-за которых фундамент «плывёт» через пару лет.

Выбор только по цене

Цена на 20–30% ниже средней по рынку почти никогда не бывает случайной скидкой - металл не может стоить дешевле себестоимости. За такой ценой обычно стоит тонкостенная труба, ручная сварка или ржавый переработанный металл. Дешёвая свая выглядит как настоящая, но может лопнуть при закручивании или сгнить изнутри за пару сезонов.

Отказ от инструментальной проверки

На глаз отличить трубу со стенкой 3 мм от 4 мм невозможно - разница слишком мала для визуальной оценки. Берите на приёмку толщиномер или хотя бы штангенциркуль. Если подрядчик отказывается измерять металл при вас - почти наверняка есть что скрывать.

Игнорирование геометрии

Перекос лопасти на пару миллиметров кажется мелочью, но при закручивании свая уходит в сторону, и фундамент получается неровным. Проверка та же, что и на этапе выбора поставщика: прокатите сваю по ровной поверхности - она должна двигаться плавно, без биений.

Доверие без документов

Фраза «мы и так всё по ГОСТу делаем, зачем бумажки» - повод свернуть сделку. Без паспорта изделия, сертификатов доказать качество невозможно, если через год-два свая даст трещину или ржавчину.

Проверка одной сваи вместо партии

Одна осмотренная свая не гарантирует, что вся партия одинакова: металл может быть из разных плавок, а сварщики и линии - разные. Проверяйте минимум 10% партии, особенно при крупной поставке - это дешевле, чем разбираться с браком после монтажа.

Заключение: как убедиться, что сваи действительно качественные

Проверка винтовых свай перед монтажом - не придирка, а страховка от дорогой переделки. У качественной сваи стенка не тоньше 3,5–4 мм для дома, ровный автоматический шов без дефектов, правильная геометрия, равномерное защитное покрытие.

Перед закупкой партии: измерьте толщину металла толщиномером или штангенциркулем, осмотрите сварку на предмет наплывов и пор, запросите паспорт изделия и сертификаты, сверьте вес и размеры с таблицей норм, проверьте покрытие на пропуски и сколы. Даже если фундамент заказан под ключ, присутствие на приёмке свай окупается: один внимательный взгляд на шов экономит десятки тысяч рублей, годы спокойной эксплуатации дома.

FAQ: вопросы про проверку качества свай

Можно ли оценить несущую способность сваи до монтажа?

Прикидочно - да. Начните с типа грунта: посмотрите геологию участка, если она есть, или узнайте у соседей, что там - песок, суглинок, глина, торф. Дальше вкрутите пробно одну-две сваи того диаметра, который планируете использовать: по усилию закручивания опытный монтажник понимает, насколько плотный грунт и как свая держится. Это быстрее и дешевле, чем расчёты на бумаге.

Для точных цифр вызывают лабораторию с динамическим или статическим зондированием - дороже, зато метод даёт точную глубину, на которой свая держится, и показывает границы слабого грунта. Правило простое: чем выше качество сваи - толщина стенки, геометрия лопасти, контроль сварки, - тем предсказуемее она встаёт в грунт, тем выше её реальная несущая способность.

Как выбрать шаг свай под каркасный или кирпичный дом и влияет ли на него качество?

Шаг - расстояние между центрами свай. Для лёгких конструкций (терраса, каркас) обычно берут 2–2,5 м, для тяжёлых стен из кирпича или газобетона - 1,5–2 м. В расчёт закладывают несущие стены, места под перегородки, печь или камин, крыльцо, а под узлами концентрации веса - углами, опорами пролётов - сетку уплотняют дополнительно.

Качество сваи здесь работает напрямую: тонкостенная труба или сомнительный шов хуже держат нагрузку, требуют более частой расстановки. Труба нормальной толщины (от 3,5–4 мм для дома) с честной автоматической сваркой позволяет не дробить сетку без необходимости. Итоговый шаг в любом случае подтверждают пробным вкручиванием - крутящий момент честнее любых табличных норм.

Что важнее - толщина стенки или сварка?

Это два звена одной цепи, уступать друг другу они не должны. Тонкая стенка (ниже 3,5–4 мм для дома) трескается при закручивании, проедается коррозией за несколько сезонов; тонкая лопасть (менее 5–6 мм) быстро съедается грунтом, теряет форму. Но лопасть держится на шве - пористый или пережжённый шов рвётся в самый неподходящий момент независимо от толщины металла.

Порядок проверки логичный: сначала визуально проверяют геометрию и шов - ровность, отсутствие наплывов, - затем измеряют толщину стенки и лопасти штангенциркулем или толщиномером. Если оба пункта в норме, свая почти наверняка качественная, дальше остаётся свериться с документами, покрытием.

Насколько сильно защитное покрытие влияет на срок службы?

Сильно - коррозия остаётся главным врагом стальной сваи. Горячее цинкование даёт самый долгий ресурс: цинк принимает удар на себя, равномерно распределяет риск коррозии по поверхности, обеспечивая десятки лет службы. Порошковая окраска держится хорошо при соблюдении технологии нанесения, но скол требует локальной подкраски. Битумная мастика - бюджетный вариант, приемлемый для умеренно влажных грунтов, но при погрузке, монтаже с ней нужно обращаться аккуратно, чтобы не содрать слой.

Никакое покрытие не спасает сырой металл: если стенка тонкая или шов сделан плохо, цинк лишь отодвигает проблему во времени. Сначала смотрят на металл, шов, затем на покрытие как на дополнительный ресурс - обязательно проверяют его перед монтажом на пропуски, проплешины, потёки.

Что делать на приёмке партии свай при сомнениях в качестве?

Действуйте по чек-листу. Сначала визуально: прокатите одну сваю по ровной плите - биений быть не должно. Осмотрите швы на ровность, поры, наплывы, простучите молотком - звук должен быть ровным, без дребезга. Дальше - инструментальный замер: штангенциркуль по краю лопасти, срезу, толщиномер по стенке трубы. Расхождение фактических размеров с паспортом - основание зафиксировать акт несоответствия, остановить монтаж.

После этого проверяют документы: паспорт изделия, сертификат соответствия по ГОСТу, сертификат на металл, при наличии - протокол испытаний сварки. Сфотографируйте маркировки, номера партий, сверьте с бумагами. При крупной поставке проверяйте минимум 10% свай - это защищает от разброса качества внутри партии. Если проблема системная - тонкая стенка или грязная сварка по всей партии, - поставку разворачивают: день на приёмке дешевле, чем переделка фундамента.
